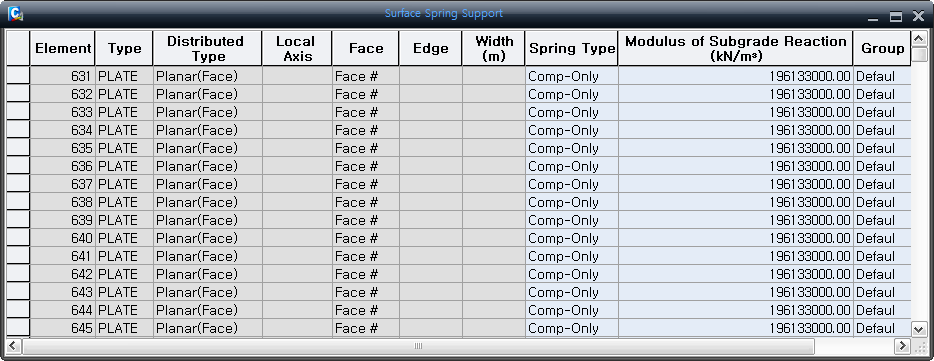

 Element
: 요소번호
Type
: 분포형 지반스프링이 적용된 요소의 종류가 표시됩니다.
Distributed
Type : 분포형 지반스프링이 적용된
형태의 종류가 표시됩니다.
Local Axis : Frame Type으로
적용된 스프링의 경우 정의된 요소방향이 표시됩니다.
Face : 분포형 지반스프링이 적용된
요소면 번호가 표시됩니다.
Edge : Planer(Edge)
Type으로 정의된 분포형 지반스프링이 적용된 Edge 번호가 표시됩니다.
Width(m) : 보요소의 단위길이당
지지강성을 계산하기 위하여 지정된 폭을 표시합니다.
Spring Type : 다양한 특성의
강성을 갖는 스프링의 종류를 선택 (Linear / Compression only / Tension
only)
Modulus of Subgrade Reaction
: 등분포 지반반력 강성을 정의합니다.
Group
: 입력한 경계조건이 포함된 Boundary Group 이름이 표시됩니다. |
