시간하중함수를 지반가속도로 입력합니다.

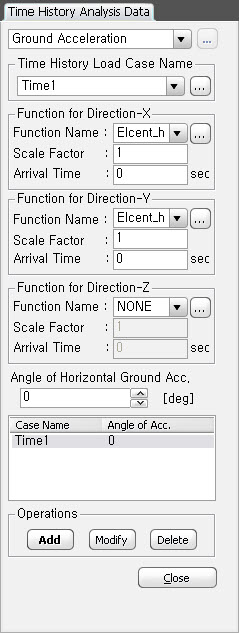

메인 메뉴에서 [Load] 탭 > [Dynamic(Type)] 그룹 > [Ground Acceleration]

 Load Case Name

"Time History Load Cases" 기능에서 입력된 시간이력해석조건을 선택합니다.

 Function for Direction-X

전체좌표계 X축방향의 지반가속도를 입력합니다

Function Name : 사용할 지반가속도를 선택

Scale Factor : 지반가속도의 증감계수

Arrival Time : 지반가속도의 도달시각. Arrival Time을 입력하여 X방향 지진하중의 시간차를 고려합니다.

 Function for Direction-Y

전체좌표계 Y 축방향의 지반가속도를 입력합니다.

Function Name : 사용할 지반가속도를 목록판에서 선택

Scale Factor : 지반가속도 증감계수

Arrival Time : 지반가속도 도달시각. Arrival Time을 입력하여 Y방향 지진하중의 시간차를 고려합니다.

 Function for Direction-Z

전체좌표계 Z축 방향의 지반가속도를 입력합니다.

Function Name : 사용할 지반가속도 함수를 목록판에서 선택

Scale Factor : 지반가속도의 증감계수

Arrival Time : 지반가속도의 도달시각. Arrival Time을 입력하여 Z방향 지진하중의 시간차를 고려합니다.

 Angle of Horizontal Ground Acc.

수평성분 지반가속도의 작용방향의 전체좌표계 Z축에 대한 회전각

 Description

지반가속도에 대한 설명문을 입력합니다.

위와 같은 항목들을 입력한 후에 버튼을 클릭하게 되면 지반가속도에 대한 시간이력해석을 수행하는 시간이력해석조건이 목록표에 등록됩니다.

시간이력해석조건 목록표에 등록된 데이터를 수정하고자 할 경우에는 목록표에서 시간이력해석조건을 선택한 후에 각 항목별 데이터를 수정하고 버튼을 클릭하면 됩니다.

등록된 시간이력해석조건을 삭제하고자 할 경우에는 해당 시간이력해석조건을 선택한 후, 버튼을 클릭하면 됩니다.
