이동하중해석에 사용되는 차선을 정의합니다.

메인 메뉴에서 [Load] 탭 > [Moving Load(Type)] 그룹 > [Traffic Line Lane]

정의할 차선의 Z방향 경사가 15도 이상인 경우에는 차선을 정의할 수 없습니다.

차선을 처음 입력하거나 추가하는 경우 버튼을 클릭하고 다음 사항을 입력합니다. 이미 입력된 차선을 수정하려면 수정할 차선을 지정한 후 버튼을, 삭제하려면 버튼을 클릭합니다.  버튼을 클릭하면 지정된 차선에 정의된 차선요소가 화면에 선택되어 표현됩니다. 차선을 복제하고자 하는 경우에는 해당 차선을 선택한 후 버튼을 클릭합니다.

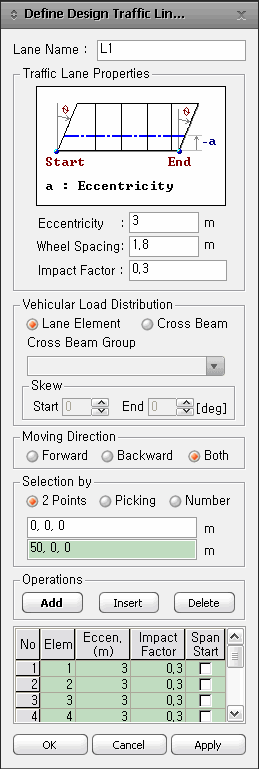

Define Design Traffic Line Lane 대화상자

Lane Name
정의하는 차선의 이름을 입력합니다.

Traffic Lane Properties
차선요소에 대한 편심거리와 충격계수를 입력합니다.

Eccentricity
차선요소에 대한 편심거리를 입력합니다. 음(-)의 값은 차선요소의 좌측방향, 양(+)의 값은 우측방향 편심을 의미합니다.

Wheel Spacing
차륜간격을 입력합니다. 영향선 해석시 각 바퀴위치에 0.5P의 하중을 각각 재하 합니다.

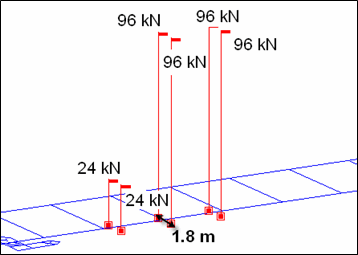

                          Truck 하중                                       Lane 하중

Lane하중의 분포하중은 영향선 해석의 경우, 단위 길이당 하중을 2로 나누어 선분포하중의 형태로 차륜위치에 재하하며, 영향면 해석의 경우에는 차선면 영역에 면분포하중 형태로 재하됩니다. Lane하중에 추가로 고려되는 Truck하중은 하중 크기를 2로 나누어 차륜 위치에 재하합니다.

Traffic Lane Optimization

Traffic Lane Optimization(횡방향 최적화)옵션을 선택 시 midas Civil에서 차선 폭(Lane Width)내에서 횡방향으로 치우치는 차량하중을 자동으로 재하하고 그 중에서 가장 불리한 하중재하 위치를 판별합니다.

해석 시에 차선 폭의 중심위치와 좌측,우측으로 편심된 위치에 하중을 자동으로 재하하고 하중을 받는 각 요소들에 가장 불리한 횡방향 효과를 찾게됩니다.

       정의한 차량 위치(차선 폭 중간)                                추가적으로 고려되는 차량위치(좌측,우측)

Vehicle Load Distribution

차량하중의 재하 방법을 지정합니다.

Lane Element : 편심을 고려하여 해당 차선 정의 시 기준 요소에 하중을 재하

Lane Element Type으로 차선을 정의하는 경우, 차량의 수직하중과 편심에 의한 모멘트가 차선 정의 시 기준 요소에만 재하됩니다.

Beam End Offset 기능의 Element Type을 이용하면 차선요소에 offset 거리를 입력하여 강성역을 고려할 수 있습니다.

Cross Beam : 차선과 교차하는 가로보(Cross Beam)에 의해 횡분배 된 차량하중을 재하

Cross Beam Type으로 차선을 정의하는 경우 편심거리는 차선 정의시 기준 요소로 부터 차선까지의 거리를 결정하는 데에만 사용되며, 차량하중은 Cross Beam Group에 정의된 가로보 요소를 통해서 거더로 분배됩니다. 복수의 거더를 가지는 교량에서는 차선 정의시 Cross Beam Type으로 하는 것이 바람직합니다.

Cross Beam Group : 가로보(Cross Beam)가 할당된 요소그룹(Structure Group)을 선택합니다. 아래 그림과 같이 차량하중()이 지나갈 때, 인접한 가로보 위치에 분배된 하중()을 재하합니다.

Skew : 사교인 경우 안내그림을 참조하여 시점(Start)과 종점(End)의 경사도(Skew Angle) 입력

Moving Direction

차량하중의 고려방향을 지정합니다. 도로교설계기준의 DB하중과 같이 앞뒤바퀴의 차량하중 크기가 다른 경우에는 방향에 따라 결과에 차이가 발생합니다.

Forward : 시점에서 종점측으로의 이동만을 고려
Backward : 종점에서 시점측으로의 이동만을 고려
Both : 양방향 이동을 모두 고려

Selected by

2 Points : 2개의 절점좌표를 입력하면 절점을 잇는 선상에 있는 보요소가 차선요소로 지정됩니다. 먼저 입력한 절점 위치가 시점(start)이 됩니다.

Picking : 차선에 해당하는 요소들을 마우스로 지정합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Number : 차선에 해당하는 요소의 번호를 입력합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Operations

Selection by Number를 선택한 경우 입력내용을 반영합니다.

: 선택된 차선요소에 편심거리와 충격계수를 부여하여 차선요소로 입력

: 선택한 차선요소를 이미 입력된 차선요소의 중간에 삽입

: 대화상자 하부에 있는 차선요소를 선택하여 삭제

차선의 입력은 차량의 진행경로를 따라 순서대로 입력되어야 한다.
2 Point나 Picking으로 요소를 지정한 경우는 나 버튼을 클릭할 필요가 없다.

도로교설계기준(한계상태설계법)에서는 충격하중이 지간의 함수( I=15/(40+L) )로 고려되지 않고,
도·한 3.7.1에 명시된 사항과 같이 부재의 구조적인 성분에 따라 충격하중계수를 다르게 적용하게 됩니다.

따라서, 기존의 차선하중 정의에서 고려되었던 'Impact Factor'와 'Span Start'는 고려할 필요가 없으며
바닥판 접합부 한계상태에 대한 충격하중은 'Dynamic Load  Allowance' 기능을 통하여 정의하고
접합부를 제외한 모든 다른 부재에 대한 충격하중은 'Vehicles' 기능에서 정의할 수 있습니다.

Define Design Traffic Line Lane 대화상자

Lane Name
정의하는 차선의 이름을 입력합니다.

Traffic Lane Properties
차선요소에 대한 편심거리와 충격계수를 입력합니다.

Eccentricity
차선요소에 대한 편심거리를 입력합니다. 음(-)의 값은 차선요소의 좌측방향, 양(+)의 값은 우측방향 편심을 의미합니다.

Wheel Spacing
차륜간격을 입력합니다. 영향선 해석시 각 바퀴위치에 0.5P의 하중을 각각 재하 합니다.

                          DB 하중                                           DL 하중

DL하중의 분포하중은 영향선 해석의 경우, 단위 길이당 하중을 2로 나누어 선분포하중의 형태로 차륜위치에 재하하며, 영향면 해석의 경우에는 차선면 영역에 면분포하중 형태로 재하됩니다.

DL하중에 포함된 집중하중(Pm 및 Ps)은 하중 크기를 2로 나누어 차륜 위치에 재하합니다. Pm 및 Ps하중은 원칙적으로 차선에 직각인 방향으로 분포하는 선하중 형태로 재하 되어야 하지만, 보요소를 이용한 영향선 해석에서는 그 특성상 영향선 직각방향의 분포하중은 고려할 수 없습니다. 그리고 판요소를 이용한 영향면 해석에서는, 현재 버전에서는 Pm 및 Ps 하중을 2로 나누어 차륜 위치에 재하하며, 이 하중의 선분포하중 재하 기능은 추후 업그레이드 예정입니다.

Impact Factor
충격계수(0 ~ 0.3)를 입력합니다.

Vehicle Load Distribution

차량하중의 재하 방법을 지정합니다.

Lane Element : 편심을 고려하여 해당 차선 정의 시 기준 요소에 하중을 재하

Lane Element Type으로 차선을 정의하는 경우, 차량의 수직하중과 편심에 의한 모멘트가 차선 정의 시 기준 요소에만 재하됩니다.

Beam End Offset 기능의 Element Type을 이용하면 차선요소에 offset 거리를 입력하여 강성역을 고려할 수 있습니다.

Cross Beam : 차선과 교차하는 가로보(Cross Beam)에 의해 횡분배 된 차량하중을 재하

Cross Beam Type으로 차선을 정의하는 경우 편심거리는 차선 정의시 기준 요소로 부터 차선까지의 거리를 결정하는 데에만 사용되며, 차량하중은 Cross Beam Group에 정의된 가로보 요소를 통해서 거더로 분배됩니다. 복수의 거더를 가지는 교량에서는 차선 정의시 Cross Beam Type으로 하는 것이 바람직합니다.

Cross Beam Group : 가로보(Cross Beam)가 할당된 요소그룹(Structure Group)을 선택합니다. 아래 그림과 같이 차량하중()이 지나갈 때, 인접한 가로보 위치에 분배된 하중()을 재하합니다.

Skew : 사교인 경우 안내그림을 참조하여 시점(Start)과 종점(End)의 경사도(Skew Angle) 입력

Moving Direction

차량하중의 고려방향을 지정합니다. 도로교설계기준의 DB하중과 같이 앞뒤바퀴의 차량하중 크기가 다른 경우에는 방향에 따라 결과에 차이가 발생합니다.

Forward : 시점에서 종점측으로의 이동만을 고려
Backward : 종점에서 시점측으로의 이동만을 고려
Both : 양방향 이동을 모두 고려

Selected by

2 Points : 2개의 절점좌표를 입력하면 절점을 잇는 선상에 있는 보요소가 차선요소로 지정됩니다. 먼저 입력한 절점 위치가 시점(start)이 됩니다.

Picking : 차선에 해당하는 요소들을 마우스로 지정합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Number : 차선에 해당하는 요소의 번호를 입력합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Operations

Selection by Number를 선택한 경우 입력내용을 반영합니다.

: 선택된 차선요소에 편심거리와 충격계수를 부여하여 차선요소로 입력

: 선택한 차선요소를 이미 입력된 차선요소의 중간에 삽입

: 대화상자 하부에 있는 차선요소를 선택하여 삭제

차선의 입력은 차량의 진행경로를 따라 순서대로 입력되어야 한다.
2 Point나 Picking으로 요소를 지정한 경우는 나 버튼을 클릭할 필요가 없다.

Span Start

다경간 교량인 경우, 경간을 구분하기 위해서 각 경간에 시작되는 요소를 선택합니다. 국내 도로교 설계기준에 의하면 DL하중에 의한 연속교 내부지점의 최대 부모멘트 계산시에는 내부지점 양 경간의 영향선값 최대 지점에 추가의 집중하중으로 재하하도록 되어 있습니다. Span Start를 지정해야 연속교 내부지점 부모멘트 계산시 추가집중하중이 올바르게 고려됩니다.

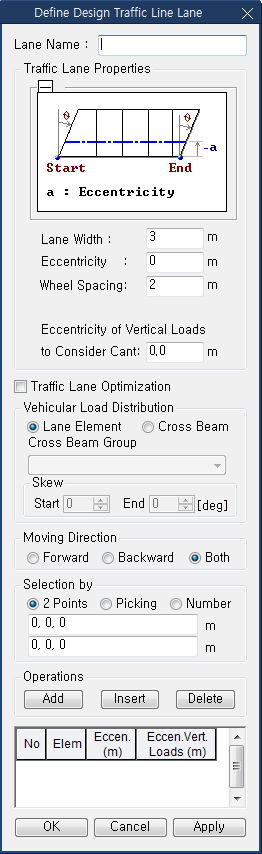

Define Design Traffic Line Lane 대화상자

Lane Name
정의하는 차선의 이름을 입력합니다.

Traffic Lane Properties
차선요소에 대한 편심거리와 충격계수를 입력합니다.

Eccentricity
차선요소에 대한 편심거리를 입력합니다. 음(-)의 값은 차선요소의 좌측방향, 양(+)의 값은 우측방향 편심을 의미합니다.

Wheel Spacing
차륜간격을 입력합니다. 영향선 해석시 각 바퀴위치에 0.5P의 하중을 각각 재하 합니다.

                              Truck 하중                                               Lane 하중

Lane Width
차선의 폭을 입력합니다.

Eccentricity of Vertical Loads to Consider Cant

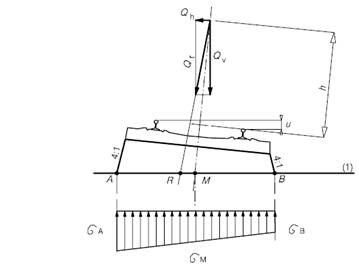

경사면 고려를 위한 차선 편심 입력

Traffic Lane Optimization

차선 횡방향 최적화를 위한 옵션

Vehicle Load Distribution

차량하중의 재하 방법을 지정합니다.

Lane Element : 편심을 고려하여 해당 차선 정의 시 기준 요소에 하중을 재하

Lane Element Type으로 차선을 정의하는 경우, 차량의 수직하중과 편심에 의한 모멘트가 차선 정의 시 기준 요소에만 재하됩니다.

Beam End Offset 기능의 Element Type을 이용하면 차선요소에 offset 거리를 입력하여 강성역을 고려할 수 있습니다.

Cross Beam : 차선과 교차하는 가로보(Cross Beam)에 의해 횡분배 된 차량하중을 재하

Cross Beam Type으로 차선을 정의하는 경우 편심거리는 차선 정의시 기준 요소로 부터 차선까지의 거리를 결정하는 데에만 사용되며, 차량하중은 Cross Beam Group에 정의된 가로보 요소를 통해서 거더로 분배됩니다. 복수의 거더를 가지는 교량에서는 차선 정의시 Cross Beam Type으로 하는 것이 바람직합니다.

Cross Beam Group : 가로보(Cross Beam)가 할당된 요소그룹(Structure Group)을 선택합니다. 아래 그림과 같이 차량하중()이 지나갈 때, 인접한 가로보 위치에 분배된 하중()을 재하합니다.

Skew : 사교인 경우 안내그림을 참조하여 시점(Start)과 종점(End)의 경사도(Skew Angle) 입력

Moving Direction

차량하중의 고려방향을 지정합니다. 도로교설계기준의 DB하중과 같이 앞뒤바퀴의 차량하중 크기가 다른 경우에는 방향에 따라 결과에 차이가 발생합니다.

Forward : 시점에서 종점측으로의 이동만을 고려
Backward : 종점에서 시점측으로의 이동만을 고려
Both : 양방향 이동을 모두 고려

Selected by

2 Points : 2개의 절점좌표를 입력하면 절점을 잇는 선상에 있는 보요소가 차선요소로 지정됩니다. 먼저 입력한 절점 위치가 시점(start)이 됩니다.

Picking : 차선에 해당하는 요소들을 마우스로 지정합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Number : 차선에 해당하는 요소의 번호를 입력합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Operations

Selection by Number를 선택한 경우 입력내용을 반영합니다.

: 선택된 차선요소에 편심거리와 충격계수를 부여하여 차선요소로 입력

: 선택한 차선요소를 이미 입력된 차선요소의 중간에 삽입

: 대화상자 하부에 있는 차선요소를 선택하여 삭제

차선의 입력은 차량의 진행경로를 따라 순서대로 입력되어야 한다.
2 Point나 Picking으로 요소를 지정한 경우는 나 버튼을 클릭할 필요가 없다.

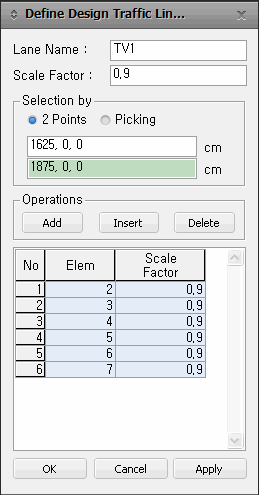

횡방향 차선 정의 대화상자

Scale Factor

횡방향 차량하중의 저감계수를 입력합니다.

중국시방기준에서는 횡방향상의 위치에 따라 차량하중의 크기를 조정하여 적용합니다. 이는 횡방향 구간별 경계조건에 따라 하중의 종방향 분포폭이 달라짐을 고려한 것입니다.

Selected by

2 Points : 2개의 절점좌표를 입력하면 절점을 잇는 선상에 있는 보요소가 차선요소로 지정됩니다. 먼저 입력한 절점 위치가 시점(start)이 됩니다.

Picking : 차선에 해당하는 요소들을 마우스로 지정합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

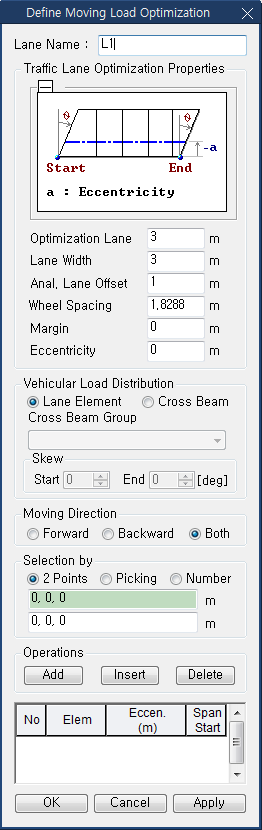

횡방향 최적화 차선 정의 대화상자

차선을 처음 입력하거나 추가하는 경우 버튼을 클릭하고 다음 사항을 입력합니다. 이미 입력된 차선을 수정하려면 수정할 차선을 지정한 후 버튼을, 삭제하려면 버튼을 클릭합니다.  버튼을 클릭하면 지정된 차선에 정의된 차선요소가 화면에 선택되어 표현됩니다. 차선을 복제하고자 하는 경우에는 해당 차선을 선택한 후 버튼을 클릭합니다.

횡방향 최적화 차선 정의

Lane Name
정의하는 차선의 이름을 입력합니다.

Traffic Lane Optimization Properties
차선요소에 대한 편심거리와 충격계수를 입력합니다.

Optimization Lane
횡방향 최적화를 적용하기 위한 차선 폭을 입력합니다.

Lane Width
차선의 폭을 입력합니다.

Anal. Lane Offset
차량중심선으로 부터 횡방향으로 증가될 편심 거리를 입력합니다.

Wheel Spacing
차륜간격을 입력합니다. 영향선 해석시 각 바퀴위치에 0.5P의 하중을 각각 재하 합니다.

                              Truck 하중                                               Lane 하중

Margin
차선 경계와 차축간의 최소거리를 입력합니다.

Eccentricity
차선요소에 대한 편심거리를 입력합니다. 음(-)의 값은 차선요소의 좌측방향, 양(+)의 값은 우측방향 편심을 의미합니다.

Vehicle Load Distribution

차량하중의 재하 방법을 지정합니다.

Lane Element : 편심을 고려하여 해당 차선 정의 시 기준 요소에 하중을 재하

Lane Element Type으로 차선을 정의하는 경우, 차량의 수직하중과 편심에 의한 모멘트가 차선 정의 시 기준 요소에만 재하됩니다.

Beam End Offset 기능의 Element Type을 이용하면 차선요소에 offset 거리를 입력하여 강성역을 고려할 수 있습니다.

Cross Beam : 차선과 교차하는 가로보(Cross Beam)에 의해 횡분배 된 차량하중을 재하

Cross Beam Type으로 차선을 정의하는 경우 편심거리는 차선 정의시 기준 요소로 부터 차선까지의 거리를 결정하는 데에만 사용되며, 차량하중은 Cross Beam Group에 정의된 가로보 요소를 통해서 거더로 분배됩니다. 복수의 거더를 가지는 교량에서는 차선 정의시 Cross Beam Type으로 하는 것이 바람직합니다.

Cross Beam Group : 가로보(Cross Beam)가 할당된 요소그룹(Structure Group)을 선택합니다. 아래 그림과 같이 차량하중()이 지나갈 때, 인접한 가로보 위치에 분배된 하중()을 재하합니다.

Skew : 사교인 경우 안내그림을 참조하여 시점(Start)과 종점(End)의 경사도(Skew Angle) 입력

Moving Direction

차량하중의 고려방향을 지정합니다. 도로교설계기준의 DB하중과 같이 앞뒤바퀴의 차량하중 크기가 다른 경우에는 방향에 따라 결과에 차이가 발생합니다.

Forward : 시점에서 종점측으로의 이동만을 고려
Backward : 종점에서 시점측으로의 이동만을 고려
Both : 양방향 이동을 모두 고려

Selected by

2 Points : 2개의 절점좌표를 입력하면 절점을 잇는 선상에 있는 보요소가 차선요소로 지정됩니다. 먼저 입력한 절점 위치가 시점(start)이 됩니다.

Picking : 차선에 해당하는 요소들을 마우스로 지정합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Number : 차선에 해당하는 요소의 번호를 입력합니다. 먼저 지정한 요소의 위치가 시점측이 됩니다.

Operations

Selection by Number를 선택한 경우 입력내용을 반영합니다.

: 선택된 차선요소에 편심거리와 충격계수를 부여하여 차선요소로 입력

: 선택한 차선요소를 이미 입력된 차선요소의 중간에 삽입

: 대화상자 하부에 있는 차선요소를 선택하여 삭제

차선의 입력은 차량의 진행경로를 따라 순서대로 입력되어야 한다.
2 Point나 Picking으로 요소를 지정한 경우는 나 버튼을 클릭할 필요가 없다.
