Element Convection Boundary
▒ 기능
|
수화열해석에서 온도해석모델에 입력되는 경계조건은 대류경계, 단열경계, 고정온도경계가
있습니다. 대류경계(열전달경계)는 외기와 온도해석모델 사이에 열의 출입이 있는 경계이며, 대 류계수와
외기온도를 지정하여 대류경계조건을 정의합니다.
▒ 호출
|
▒ 입력

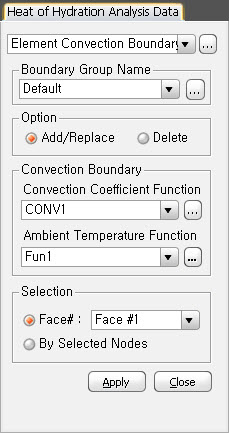

Element Convection Boundary 대화상자 |
Boundary Group Name 입력한 경계조건을
포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를
선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는
Option Add/Replace 신규로 대류 경계조건을 입력하거나 수정하고자 할 경우에 사용 Delete 이미 입력된 요소의 대류경계조건을 삭제하고자 할 경우
Convection Boundary 대류계수와 외기온도를 입력합니다. Convection Coefficient Function : 이미 정의된 대류계수 함수(Convection Coefficient Functions)를 선택 Ambient Temperature Function : 이미 정의된 외기온도 함수(Ambient Temperature Functions)를 선택
Selection 대류경계조건을 적용할 요소의 면을 선택합니다. Face# : 면번호를 선택하고 요소를 지정하여 요소의 면을 선택. 입체요소의 면번호는 요소의 요소좌표계에 따라 정의된다. By Selected Nodes : 사용자가 지정한 절점으로 형성되는 요소의 면을 선택 |
버튼을 클릭하여 "
