임의의 절점에 집중하중(Concentrated Forces and Moments)을 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

메인 메뉴에서 [Load] 탭 > [Load Tables(Type)] 그룹 > [Nodal Loads]

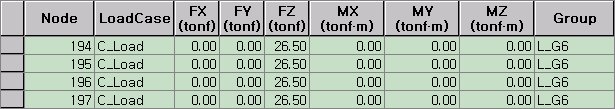

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Node : 절점번호

Load Case : 단위하중조건 선택

FX : 전체좌표계 X축방향 집중하중 성분

FY : 전체좌표계 Y축방향 집중하중 성분

FZ : 전체좌표계 Z축방향 집중하중 성분

MX : 전체좌표계 X축에 대한 집중모멘트 성분

MY : 전체좌표계 Y축에 대한 집중모멘트 성분

MZ : 전체좌표계 Z축에 대한 집중모멘트 성분

Group : 하중이 포함된 Load Group의 이름
