임의의 절점에 대한 강제변위(Specified Displacements of Supports)를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

메인 메뉴에서 [Load] 탭 > [Load Tables(Type)] 그룹 > [Specified Displacements]

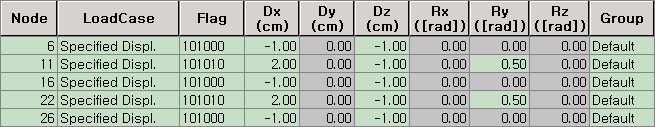

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Node : 절점번호

Load Case : 단위하중조건

Flag : 절점좌표계(전체좌표계) 기준으로 강제변위를 부과하고자 하는 자유도 성분 선택

Dx : 절점좌표계(전체좌표계) x축방향 강제변위

Dy : 절점좌표계(전체좌표계) y축방향 강제변위

Dz : 절점좌표계(전체좌표계) z축방향 강제변위

Rx : 절점좌표계(전체좌표계) x축에 대한 강제회전변위

Ry : 절점좌표계(전체좌표계) y축에 대한 강제회전변위

Rz : 절점좌표계(전체좌표계) z축에 대한 강제회전변위

Group : 하중이 포함된 Load Group의 이름
