Nodal Body Force

선택한 절점에 부여된 Nodal Mass, Load to Mass, Structure Mass를 임의 방향의 절점 하중으로 치환하는 기능입니다. 이 때 각 방향별 증감계수 (Mass×g×Factor)를 정의할 수 있습니다. Pushover 해석시 각 절점의 질량 분포에 따라서 하중을 주는 경우에 사용할 수 있는 기능입니다.

Main Menu에서 Load > Nodal Body Force

Tree Menu의 Menu 탭에서 Static Loads > Nodal Body Force

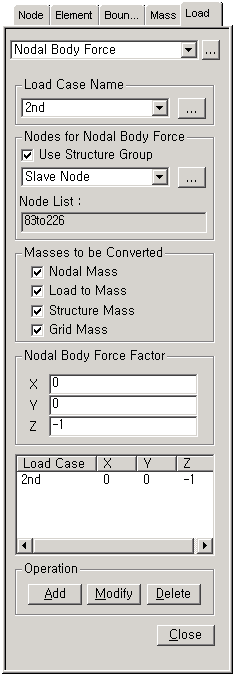

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.



Nodes for Nodal Body Force

Use Structure Group : Nodal Body Force를 입력할 절점이 포함되어있는 Structure Group을 선택합니다.  Structure Group을 추가 생성하거나 수정하려면  버튼을 클릭한 다음 지정하면 됩니다.

Node List : 절점 집중하중이 부여될 절점의 번호를 직접 입력하거나 Selection기능으로 절점을 선택하여 입력합니다.



Masses to be Converted

절점 하중으로 치환될 질량의 Type을 지정합니다.

Nodal Mass : 절점 질량 (Nodal Masses)

Load to Mass : 입력된 하중에 의한 질량 (Load to Mass)

Structure Mass : 구조물 자체 질량 (Structure Type)

Grid Mass : 격자 질량



Nodal Body Force Factor

X : 전체좌표계 X축 방향 성분에 대한 증감계수

Y : 전체좌표계 Y축 방향 성분에 대한 증감계수

Z : 전체좌표계 Z축 방향 성분에 대한 증감계수



Operation

이미 입력된 절점 집중하중을 수정할 경우 대화상자 하부의 목록표에서 해당 하중 조건을 선택하고 상부의 입력란에서 수정한 후, 버튼을 클릭합니다.  이미 입력된 절점 집중하중을 삭제할 경우 대화상자 하부의 목록표에서 해당 하중조건을 선택하고   버튼을 클릭합니다.
