Plate Forces/Moments
▒ 기능
|
판요소에 발생한 단위길이당 부재력의 분포를 등고선도(Contour)나 벡터(Vector)형태로
확인합니다.
▒ 호출
|
▒ 입력

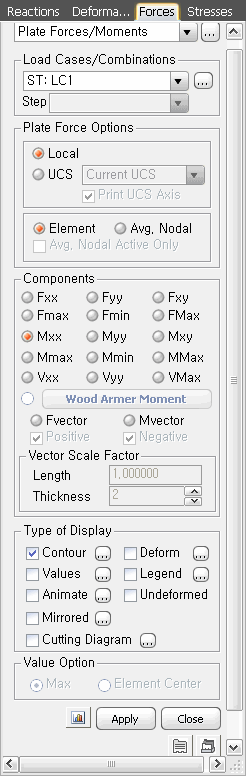

Plate Forces/Moments 대화상자 |
Load Cases/Combinations 원하는 하중조건이나 하중조합조건을 선택합니다. 하중조합조건을 신규 입력하거나 수정 또는 추가할
경우에는 우측의 Step 해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 수화열의 시공단계별 해석에서 Additional Step을 정의합니다.
시공단계별 해석에서 출력에 적용할 시공단계(Construction Stage)는 Select Construction Stage for Display나 Stage Toolbar에서 지정한다.
판요소(Plate, Plane Stress) 및 입체요소(Solid)가 포함된 구조물을 Pushover 해석한 경우에 판요소와 입체요소의 Pushover해석 결과출력을 Step별로 출력할 수 있다.
Plate Force Options Local : 판요소의 요소좌표계에 따른 단위폭당 부재력 등고선도를 출력합니다. UCS : 사용자 좌표계 x-y평면과 평행하게 배치된 판요소에 대하여 사용자 좌표계 기준의 단위폭당 부재력 등고선도를 출력합니다. 사용자 좌표계가 지정되지 않은 경우는 전체좌표계를 지정합니다. Print UCS Axis : Display에서 활성화 한 UCS Axis와 View Point는 화면에만 나타나고, 인쇄물에는 표시되지 않습니다. 옵션을 활성화하여 인쇄물에 UCS Axis를 출력합니다. Element : 요소의 각 절점에서 계산된 내력을 이용하여 등고선도를 출력합니다. Avg. Nodal : 절점별로 해당 절점을 공유하는 요소의 절점내력의 평균값을 이용하여 등고선도를 출력합니다. Envelop Type의 하중조합에서는 확인할 수 없습니다.
이동하중(MV), 지점침하(SM), 시간이력하중(TH) 등과 같은 Envelop Type의 하중조건에서는 동시성이 고려되지 않은 Avg.Nodal 결과가 출력되므로, 이 결과는 단순 참고용으로만 활용 가능하다. Avg.Nodal Active Only : 현재 활성화된 요소에 대해서만 Avg.Nodal 기능을 수행합니다.

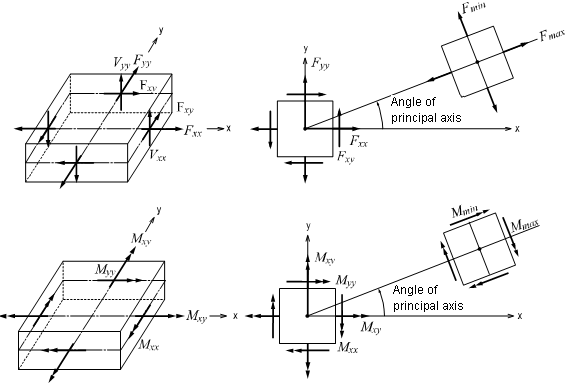

Components 원하는 내력성분을 다음에서 선택합니다. Fxx : 요소좌표계 또는 사용자좌표계 x축 방향의 단위폭당 축력 Fyy : 요소좌표계 또는 사용자좌표계 y축 방향의 단위폭당 축력 Fxy : 요소좌표계 또는 사용자좌표계 x-y축 방향의 단위폭당 전단력 Fmax : 단위폭당 최대 주축력(Maximum Principal Force) Fmin : 단위폭당 최소 주축력(Minimum Principal Force) FMax : 단위폭당 절대값이 최대인 주축력(Maximum Principal Force) Mxx : 요소좌표계 또는 사용자좌표계 x축에 대한 단위폭당 휨모멘트 Myy : 요소좌표계 또는 사용자좌표계 y축에 대한 단위폭당 휨모멘트 Mxy : 요소좌표계 또는 사용자좌표계 x-y평면의 단위폭당 비틀림모멘트 Mmax : 최대 주휨모멘트(Maximum Principal Moment) Mmin : 최소 주휨모멘트(Minimum Principal Moment) MMax : Mmax와 Mmin 중 절대값의 최대치 Vxx : 요소좌표계 또는 사용자좌표계 y-z면의 단위폭당 두께방향의 전단력 Vyy : 요소좌표계 또는 사용자좌표계 x-z면의 단위폭당 두께방향의 전단력 VMax : Vxx와 Vyy 중 절대값의 최대치 1*Mxx+1*Mxy : Mxx(또는 Myy)와 비틀림 모멘트(Mxy)의 조합에 대한 결과 출력
Fvector : 판요소 중심점에서 축력에 대한 주축방향과 최대, 최소값 표현 Mvector : 판요소 중심점에서 모멘트에 대한 주축방향과 최대, 최소값 표현 Vector Scale Factor : 벡터선도의 작도 비율
출력형태를 다음과 같이 지정합니다. Contour : 판요소에 발생한 요소내력을 등고선도로 나타냅니다. Deform : 모델의 변형도를 나타냅니다. Values : 판요소에 발생한 요소내력을 수치로 나타냅니다. Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.) Animate : 판요소에 발생한 내력을 동적으로 묘사합니다. Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다. Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과를 출력합니다. Cutting Diagram : 임의의 선분이나 면을 따라 절단된 절단선이나 절단면에서 판요소의 변형도를 그래프형태로 나타냅니다.
Value Option Contour 출력방법을 "Element"로 선택한 경우에 Value 출력방법을 선택합니다. Contour 출력방법을 "Avg.Nodal"로 했을 경우에는 평균한 절점에서의 결과중 최대값을 출력합니다. Max : 절점에서의 결과중 최대값 출력 Element Center : Center의 결과값 출력
설정된 화면출력 방식(Menu-Bar Info's)에서 시공단계와 하중조건(하중조합조건)을 순차적으로 선택하여 Graphic Output을 일괄 제작합니다.
Saved Menu-Bar Info's : 일괄출력할 Base File 선택
시공단계별 해석을 수행한 경우 시공단계에 대한 일괄출력 조건을 지정합니다. 시공단계해석을 수행하지 않은 경우는 비활성되며 하부의 목록에는 하중(조합)조건이 나열됩니다. Stages 시공단계를 선택하여 각 시공단계별 해석결과를 일괄출력합니다. 하부의 목록에는 시공단계가 나열됩니다. Post CS Loads 완성계(Post CS) 모델의 결과만을 출력합니다. 하부의 목록에는 완성계 모델에 적용된 하중(조합)조건이 나열됩니다. Use Saved Stage를 선택한 경우 Base File의 생성시 저장된 시공단계를 적용하고, Post CS를 선택한 경우 Base File의 생성시 완성계모델에서의 하중조건을 적용합니다. Stage LCase/LComb 시공단계 해석을 수행한 경우, Stage를 선택 시 자동생성된 시공단계 하중조건과 추가입력한 시공단계 하중조합조건의 목록이 나열됩니다. 이중 출력물의 일괄제작에 적용할 하중(조합)조건을 check합니다. 대상 시공단계로 Post CS Loads를 지정하였거나, 시공단계 해석을 수행하지 않은 모델에서는 비활성됩니다. Step Option 시공단계별 해석이나 대변형을 고려한 기하비선형 해석을 수행한 경우, 출력물의 일괄제작에 적용할 스텝을 정의합니다. Saved Step : Base File을 만들 때의 스텝만 적용 All Steps : 모든 스텝을 적용 Output Options Output File Type 일괄제작할 Graphic File의 형식을 지정합니다. BMP와 EMF중 택일합니다. Auto
Description : 일괄제작되는 Graphic Output의 좌측 상단에, 해석결과의
종류와 성분, 시공단계와 스텝 및 하중(조합)조건 등을 설명하는 주석문을 자동생성하여 출력합니다.
Output Path 일괄제작된 그림파일을 저장할 경로를 지정합니다. File Prefix : 생성될 Graphic File의 이름에 적용될 접두어를 지정합니다. filename은 "Prefix"_"Base File Name"_"Load Comb.".bmp(emf) 또는 "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf) 로 설정됩니다.
Base File과 Batch Output
Generation 대화상자의 입력내용을 binary 형식의 파일(fn.bog)로 출력합니다. 다른
모델데이터에 동일한 양식의 일괄출력 기능을 적용하고자 할 때
작성된 Base File은 모델데이터로 자동 저장되어 목록에 출력되므로, 동일한 모델에 대하여 동일한 일괄출력 양식을 다시 적용하는 경우는 Import/Export는 불필요하다. |
.gif)
버튼을 이용합니다.(
: Wood
Armer 공식에 따라 철근방향에 따른 설계부재력을 출력.gif)
,
(Batch Output Generation)
: 마우스로
지정한 Base File을 목록에서 삭제합니다.
: 대화상자의
입력내용을 반영하여 Graphic File을 일괄 제작합니다.
/
|
