수화열 해석단계에서 발생하는 각 절점의 해석결과들에 대하여 시간이력곡선을 출력합니다.

메인 메뉴에서 [Results] 탭 > [Results] 그룹 > [HY Results] > [Graph]

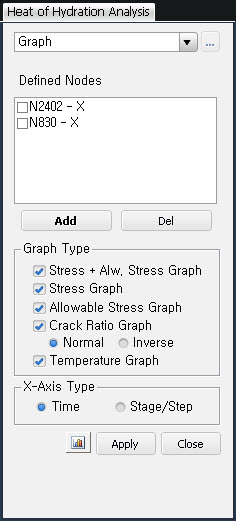

Graph 대화상자

Defined Nodes

수화열 해석의 시간이력해석결과를 출력하고자 하는 절점과 응력의 방향성분을 입력합니다.

Graph Type

선택한 절점에 대한 시간이력곡선을 출력하고자 하는 해석결과의 종류을 선택 합니다.

Stress + Alw. Stress Graph : 발생응력과 허용응력의 시간이력곡선

Stress Graph : 발생응력에 대한 시간이력곡선

Allowable Stress Graph : 허용응력에 대한 시간이력곡선

Crack Ratio Graph : 허용응력에 대한 발생응력의 비(균열계수)의 시간이력곡선

Normal : 허용응력 / 발생응력

Inverse : 발생응력 / 허용응력

Temperature Graph : 각 절점의 온도에 대한 시간이력곡선

X-Axis Type

Time : 시간에 대한 그래프를 출력

Stage/Step : 시공단계 또는 Step에 대한 그래프를 출력

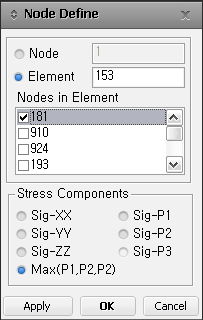

: 그래프로 출력할 Node를 신규로 추가합니다.

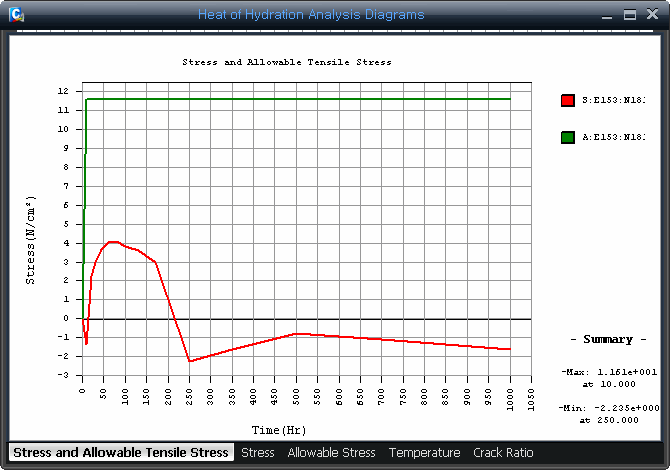

Stress and Allowable Tensile Stress Graph 출력결과

Context Menu

Context Menu를 이용하여 다양한 그래프의 표현방법, 데이터 저장 및 이미지저장이 가능합니다.

Change Title & Label : 그래프의 제목 및 범례를 수정합니다.

Define Graph Origin/Resolution/Range... : 그래프를 표현하는 여러 가지 기능(범례, 범위, 시작점 등)에 대한 표현방법을 수정합니다.

Zoom Out & Zoom Out All : 그래프 화면을 마우스로 drag하여 확대하거나 원래의 그래프로 복원합니다.

X & Y Axis Log Scale : X & Y축에 대해 Log Scale로 표현합니다.

Save Graph As Image : 이미지 저장형식(BMP image, JEPG image, Enhanced Meta file image)을 지정합니다.

Save Graph As Text : 데이터를 텍스트 형식으로 저장합니다.

Save Graph As Excel : 데이터를 Excel 형식으로 저장합니다.

단, X-Axis Type Stage/Step인 경우 Define Graph Origin/Resolution/Range 기능이 지원되지 않는다.
