케이블의 효율을 파악할 수 있는 정보를 테이블 형태로 출력합니다.

메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 >[Cable] > [Cable Efficiency]

Cable > Efficiency 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후  버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

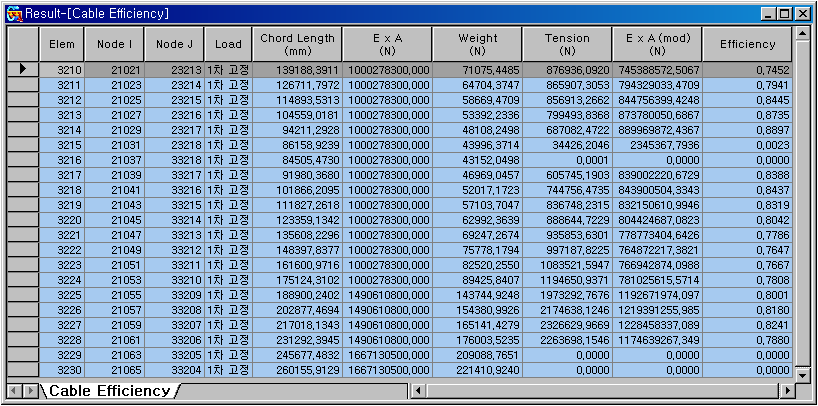

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Elem : 요소번호

Node I : I단의 절점번호

Node J : J단의 절점번호

Load : 하중조건

Chord Length : 케이블의 수평 길이

E x A : 축강도(軸剛度, axial rigidity), 탄성계수 x 케이블 단면적

Weight : 케이블 중량

Tension : 케이블 장력

E x A (mod) : 수정 축강도(軸剛度, axial rigidity), x 탄성계수 x 케이블 단면적

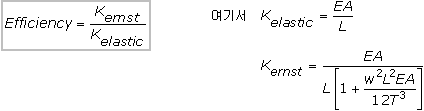

Efficiency : 케이블 효율
