요소에 배치된 텐던의 좌표를 Spread Sheet 형식의 테이블로 확인합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 > [Tendon] > [Tendon Coordinates]

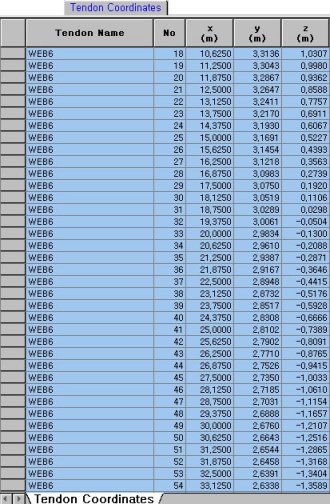

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Tendon Name : 텐던의 이름

midas Civil 의 Bridge Wizard로 교량을 모델링한 경우 자동부여되는 텐던의 이름은 Tendon Profile 참조

No : 텐던의 좌표를 출력하는 위치의 일련 번호

X : 텐던 위치의 x 좌표, 즉 요소의 시작점으로부터 텐던 위치까지의 요소길이

Y : 텐던 위치의 y 좌표, 즉 요소 중심선으로부터 요소좌표계 y축 거리

Z : 텐던 위치의 z 좌표, 즉 요소 중심선으로부터 요소좌표계 z축 거리

No가 '0'인 위치는 텐던의 시작점으로서 전체좌표계 기준 좌표값이 출력되며, 이후는 텐던이 배치된 요소의 중심선(Section 대화상자의 offset 항에서 지정)을 기준으로 한 요소좌표계기준 거리를 출력한다.
