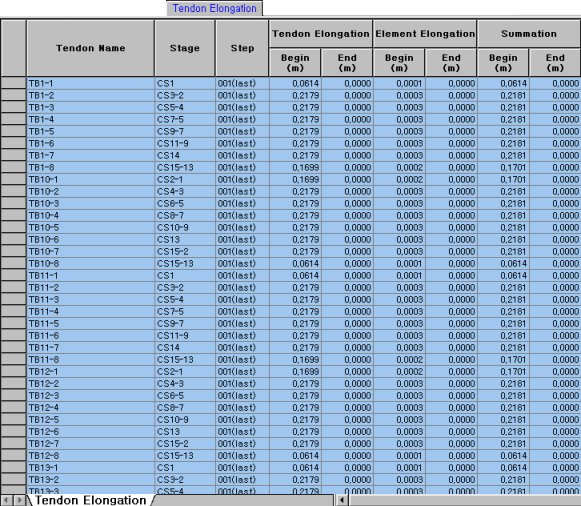

텐던의 신장량을 Spread Sheet 형식의 테이블로 확인합니다.

Element Type으로 Tendon Profile을 정의한 경우에는 텐던의 길이를 요소길이 기준으로 산정하기 때문에 곡률이 심한 경우에는 신장량 계산결과가 부정확 할 수 있다. 곡률이 심한 경우에는 Straight나 Curve Type으로 Tendon Profile을 정의하는 것이 좋다.

메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 > [Tendon] > [Tendon Elongation]

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Tendon Name : 텐던의 이름

midas Civil 의 Bridge Wizard로 교량을 모델링한 경우 자동부여되는 텐던의 이름은 Tendon Profile 참조

Stage : 텐던에 긴장력이 도입되는 시공단계

Step : 해당 텐던에 긴장력이 도입되는 스텝

Tendon Elongation

Begin : 텐던 시작 위치에서 텐던의 신장량

End : 텐던 끝 위치에서 텐던의 신장량

Element Elongation

Begin : 텐던 시작 위치에서 요소의 신장량

End : 텐던 끝 위치에서 요소의 신장량

Summation

Begin : 텐던 시작 위치에서 텐던과 요소 신장량의 합

End : 텐던 끝 위치에서 텐던과 요소 신장량의 합
