해석결과 발생한 판요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 >[General Link]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

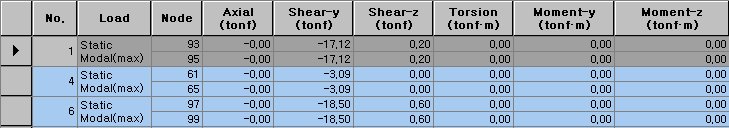

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

No. : 범용연결요소의 번호

Load : 단위하중조건

Node : 범용연결요소의 절점 번호

Axial : 축력

Shear - y : 요소좌표계 y축 방향 전단력

Shear - z : 요소좌표계 z축 방향 전단력

Torsion : 요소좌표계 x축에 대한 비틀림모멘트

Moment - y : 요소좌표계 y축에 대한 휨모멘트

Moment - z : 요소좌표계 z축에 대한 휨모멘트
