여러 개의 차량하중 재하위치별로 발생하는 부재력과 동일한 효과의 정적하중으로 변환하여 MCT형식의 파일을 생성합니다. 정적하중으로 변환해야 되는 개수가 많을 경우, 재하위치별, 결과성분별 등으로 구분하여 일괄적으로 변환해 주므로 유용하게 사용할 수 있습니다.

메인 메뉴에서 [Results] 탭 > [Moving Load] 그룹 > [Moving Tracer] > [Batch Conversion from MVLTRC to Static Load]

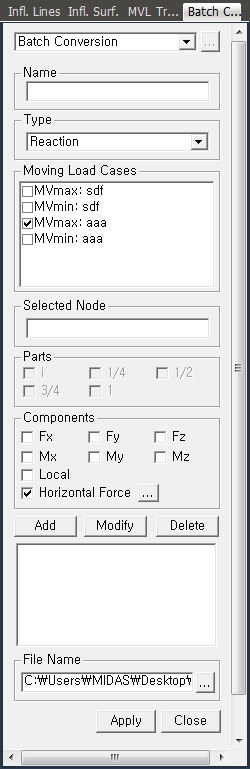

Batch Conversion from MVLTRC to Static Load 대화상자

Name

Batch conversion 이름을 입력합니다.

Type

반력, 변위, 트러스, 보, 판요소의 부재력, 그리고 보응력 중에서 출력하고자 하는 결과를 선택합니다.

Moving Load Cases

출력하고자 하는 차량하중조건을 선택합니다. 동시에 여러 개를 선택할 수 있습니다.

Select Node, Select Element

반력, 변위에 대해서 출력하고자 하는 절점번호를 입력합니다.

부재력, 응력에 대해서는 출력하고자 하는 요소번호를 입력합니다.

Parts

보요소 부재력의 성분위치를 지정합니다. i, 1/4, 1/2, 3/4, j가 선택가능합니다.

Type에서 지정한 결과(반력, 변위, 부재력, 응력)에 따라서 해당되는 component로 자동변경됩니다.

: 입력내용을 신규 또는 추가 입력할 경우 지정

: 입력내용을 수정할 경우 지정

: 입력내용을 삭제할 경우 지정

          v831-577

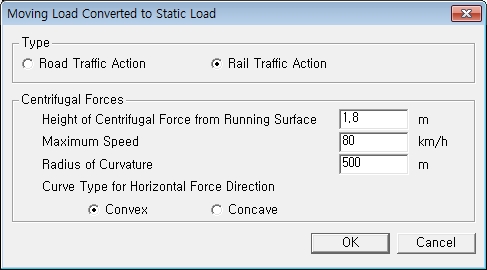

   Eurocode 선택 시 이동하중을 정적하중으로 치환할 때 원심력을 수평방향 하중으로 추가 고려

File Name

생성될 MCT파일의 이름 및 위치가 표시됩니다.
