V 6.9.2 추가기능

Cross Reference Text Output

• 기능

여러 개의 차량하중 재하위치별로 발생하는 부재력과 동일한 효과의 정적하중으로 변환하여 MCT형식의 파일을 생성합니다. 정적하중으로 변환해야 되는 개수가 많을 경우, 재하위치별, 결과성분별 등으로 구분하여 일괄적으로 변환해 주므로 유용하게 사용할 수 있습니다.

• 호출

Main Menu에서 Results > Cross Reference Text Output

Tree Menu의 Menu 탭에서 Results > Cross Reference Text Output

• 사용

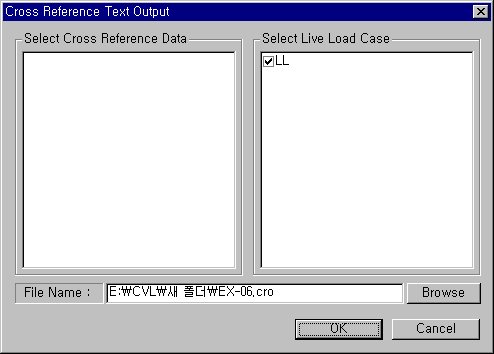

Cross Reference Text Output

Select Cross Reference Data

Load > Grid Model Analysis Data > Cross Reference에서 정의한 동시부재력 출력조건을 선택합니다.

Select Live Load Case

동시부재력을 발생시키는 활하중 조건을 선택합니다.
