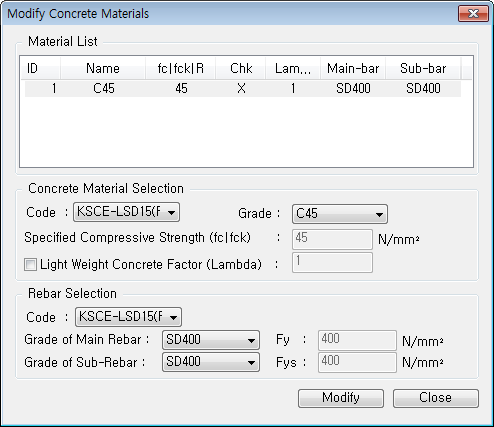

Material List

해석모델 작성시 입력한 콘크리트의 재질이 표시되며, 수정 또는 변경하고자 하는 재질을 마우스로 선택합니다.

Concrete Material Selection

선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.

재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.

재질데이터베이스를 이용하는 방법

해당 재질이 속한 표준규격(Code)과 재질이름(Name)을 마우스로 선택하면 됩니다.

철근의 표준규격은 콘크리트의 표준규격과 동일하게 표시되며, 필요에 따라 사용자가 변경할 수 있습니다. 즉, 콘크리트의 표준규격과 철근의 표준규격은 반드시 같지 않아도 무방합니다.

사용자가 재질데이터를 직접 입력하는 방법

먼저 표준규격을 Code항에서 'None'으로 선택하고, 입력하고자 하는 재질명칭을 Grade 항에 입력합니다. 이렇게 입력을 마치면 콘크리트 재질의 설계기준 압축강도를 입력할 수 있습니다.

Specified Compressive Strength(fc l fck l R)  : 콘크리트재질의 설계기준압축강도

Code를 'None'으로 선택한 경우는 사용자가 콘크리트의 설계기준 압축강도를 직접 입력할 수 있습니다. 안전진단이나 보수·보강설계시 실제 부재의 압축강도를 적용할 수 있으므로 대단히 편리합니다.

Light Weight Concrete Factor (Lambda) : 콘크리트구조기준 3.4.4에 제시되어있는 경량콘크리트계수를 입력합니다.

Rebar Selection

Code : 철근의 표준규격을 선택

Grade of Main Rebar : 주철근의 종류

Fy : 주철근의 항복강도

Grade of Sub-Rebar : 보조철근(전단철근)의 종류

Fys : 보조철근(전단철근)의 항복강도

: 사용자가 입력한 값으로 해당재질데이터를 수정합니다.

: 수정사항을 적용하고 대화상자를 닫습니다.

콘크리트 표준규격은 None, KS-Civil(RC), KS(RC), ASTM(RC), JTG04(RC), CSA(RC), JIS(RC),  JIS-Civil(RC), GB(RC), GB-CIVIL(RC), BS(RC), EN(RC), IS(RC), CNS(RC)로 분류되어 있다.

Code항에서 표준규격을 'None'으로 선택하면 정의한 재질로 설계기능을 수행할 수 있다.

중국이나 BS 강도기준으로 재질데이터를 지정할 때에는 원주(Cylinder)공시체가 아닌 각주(Cubic)공시체의 콘트리트 압축강도가 적용된다.

PSC Design Material에서 입력된 재질은 PSC Design에만 적용된다
