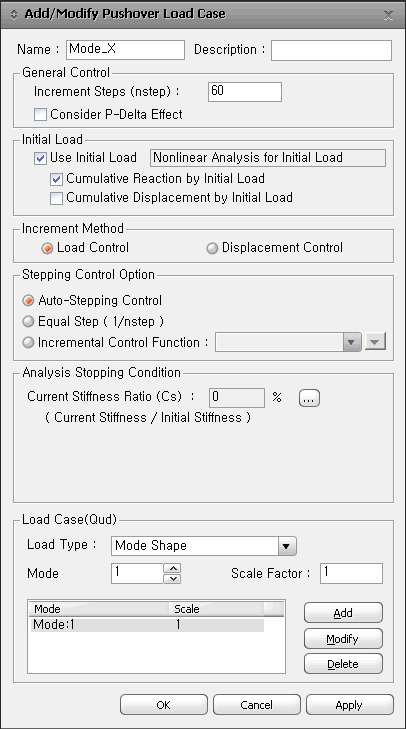

Name

Pushover 하중조건의 이름을 입력합니다.

Description

간단한 설명문을 입력합니다.

General Control

Increment Steps (nstep) : 목표하중(또는 변위)에 도달하기까지의 총 증분 Step의 수를 입력합니다. Step 수는 정수여야 하며, 최소 20 이상으로 입력합니다.

Consider P-Delta Effect : P-Delta 효과를 동시에 고려합니다.

Pushover 해석에서 P-Delta 효과를 고려하는 것은 매우 중요하다. 횡하중에 의해 발생한 횡변위는 중력하중의 영향으로 더욱 증가할 수 있으며, 이러한 영향에 의해 구조물의 횡강성을 감소시킬 수 있다. 특히 축력이 크게 작용하는 저층부에 소성힌지가 발생하여 강성이 크게 감소하므로 붕괴를 야기할 수 있다.

힌지 Type이 FEMA Type인 경우, 급격한 강성저감이 발생하는 상태(CP = Collapse Prevention) 이후 상태에서는 기하강성을 무시한다.

Initial Load

Pushover 해석은 크게 하중제어(Load Control)와 변위제어(Displacement Control)로 구분합니다.

Load Control : 구조물의 예상붕괴하중(Qud)을 정의하고 등차급수에 의한 하중증분을 통해 해석을 수행하는 방법입니다.

Displacement Control : 사용자가 구조물에서 발생할 수 있는 목표변위를 미리 설정하고 구조물에 목표변위가 달성될 때까지 변위를 증가시키는 방법입니다.

PMM Type을 설정한 경우, 초기하중을 고려할 필요가 있다.

정적해석(ST), 시공단계해석(CS)인 경우, 반력과 변위의 누적출력은 불가능하다.

Increment Method

Pushover 해석은 크게 하중제어(Load Control)와 변위제어(Displacement Control)로 구분합니다.

Load Control : 구조물의 예상붕괴하중(Qud)을 정의하고 등차급수에 의한 하중증분을 통해 해석을 수행하는 방법입니다.

Displacement Control : 사용자가 구조물에서 발생할 수 있는 목표변위를 미리 설정하고 구조물에 목표변위가 달성될 때까지 변위를 증가시키는 방법입니다.

Stepping Control Option  [Load Control 선택시]

Step 별 하중증분 방법을 선택합니다.

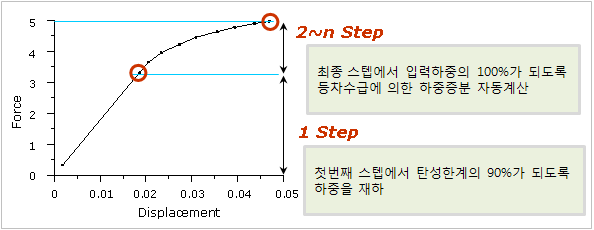

Auto-Stepping Control : 아래 안내그림과 같이 첫번째 Step은 탄성한계의 90%가 되도록 하중을 재하하고, 두번째 Step에서 마지막 Step까지는 입력한 하중의 100%가 되도록 등간격으로 하중을 증분합니다.

탄성한계 : 최초로 항복이 발생하는 하중의 추정치

Equal Step (1/nstep) : 입력한 하중을 총 증분 스텝수로 나누어 일정하게 증분합니다.

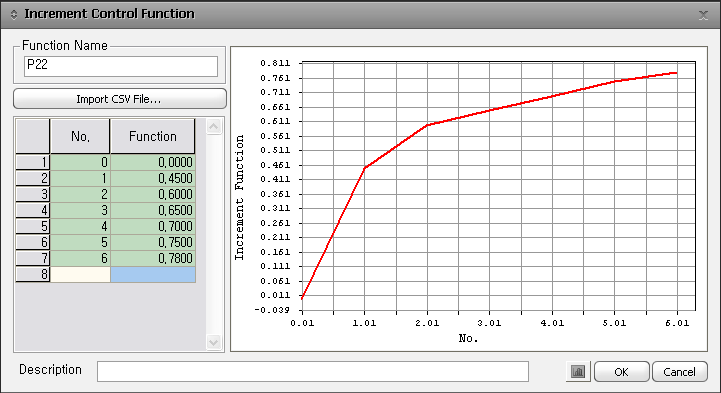

Incremental Control Function : 사용자가 하중증분을 직접 정의합니다.

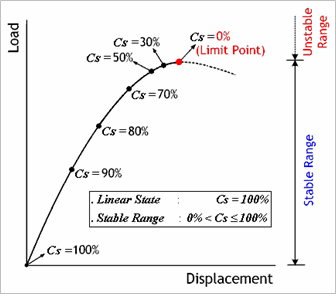

Analysis Stopping Condition  [Load Control 선택시]

해석종료 조건을 입력합니다.

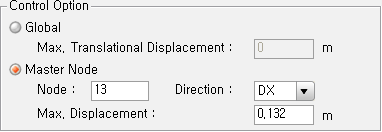

Control Option  [Displacement Control 선택시]

Pushover 해석시 적용할 목표변위(Target Displacement)를 입력합니다.

Global : 최대 이동변위(Translation)를 이용하여 목표변위를 정의합니다.

Max. Translational Displacement : 최대 이동변위

매 증분해석에서 전체 절점 중 최대변위가 발생하는 절점과 방향을 선택하여 변위증분점으로 취한다. 따라서 비정형성이 큰 구조물의 경우 변위증분시 이동변위 방향이 변경되는 경우가 있으므로 주의할 필요가 있다.

Master Node : 주절점의 이동변위를 이용하여 목표변위를 정의합니다.

Node : 주절점의 번호

Direction : 이동변위의 방향

Max. Displacement : 최대 이동변위

Load Case(Qud) / Load Pattern

Pushover 해석에 적용할 하중의 형태(크기의 비)를 지정합니다.

Load Type
하중의 형태를 선택합니다. 변위제어를 이용한 Pushover 해석에서는 하중의 크기는 의미가 없고 상대적인 비율만 고려된 분포형상을 이용합니다.

Static Load Cases : 정적하중 조건에서 지정된 하중을 선택하여 하중분포형상으로 사용합니다.

여러가지의 정적하중을 하중계수로 조합하여 하중형태로 사용할 수도 있다.

Uniform Acceleration : 일정한 가속도를 작용시킨 경우에 구조물에서 발생하는 관성력에 따라서 하중을 분포시킵니다. 즉, 가속도가 일정하다면 관성력은 각 층에 분포된 질량에 비례하여 하중형상이 결정됩니다.

Mode Shape : 구조물의 모드형상을 이용하여 하중분포형상을 결정합니다. 이 경우에는 고유치 해석이 선행되어야 하며, 하중분포 형상을 결정하는데 적용되는 고유모드에 대한 차수는 사용자가 선택할 수 있습니다.

Static Load Cases 선택 - 정적하중조건 입력
Uniform Acceleration 선택 - DX, DY, DZ(하중분포 방향) 입력
Mode Shape 선택 - 구조물의 모드 입력(이 경우에는 고유치해석이 선행되어야 한다.)

버튼을 클릭하면 입력한 하중형태가 하부의 목록에 추가됩니다. 지정한 하중형태를 수정하려면 버튼을, 삭제하려면  버튼을 클릭합니다.
