해석결과를 Text 형식의 파일을 출력합니다. 스텝에 대한 결과 또는 최대/최소값만을 출력할 수 있습니다.

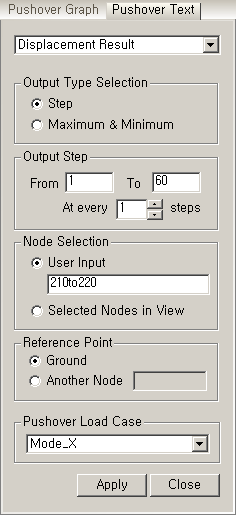

메인 메뉴에서 [Poshover] 탭 > [Text] 그룹 > [Pushover Text]

Output Type Selection

텍스트 출력방법을 선택합니다.

Step : 스텝별 결과를 모두 출력

Maximum & Minimum : 스텝별 결과 중 최대/최소 스텝결과만 출력

Output Step

From ~ To : 텍스트로 출력할 스텝의 범위를 지정합니다.

At every : 출력할 스텝간격을 입력합니다.

Node Selection

텍스트로 출력하고자 하는 절점번호를 입력합니다.

User Input : 요소번호 입력

Selected Node in View : 선택기능을 이용하여 요소 선택

Reference Point

출력하게 될 변위의 기준점을 선택합니다.

Ground : 전체좌표계를 기준점으로 선택(절점의 발생변위를 전체변위를 기준으로 출력)

Another Node : 기준점을 임의의 다른 점으로 설정

Pushover Load Case

텍스트 출력을 위한 하중조건을 선택합니다.
