Design Position



▒ 기능

전체 구조물이 아닌 구조물의 일부 요소에 대해서 설계 검토를 하는 경우 검토 대상 요소와 검토 항목을 선택합니다. Design Position에서 별도로 설정하지 않고 설계를 수행하면 전체 요소에 대해 설계 검토를 하게 됩니다.



▒ 호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Design Position]



▒ 입력

모델링 영역에서 해당 요소들을 먼저 선택한 후 다음 내용을 입력합니다.

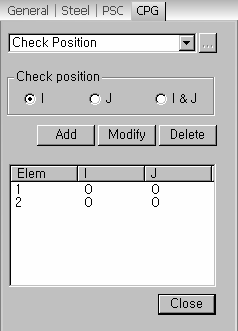

Design Position 대화상자



Check Position

I : 선택한 부재의 I단에서만 설계 검토를 수행합니다.

J : 선택한 부재의 J단에서만 설계 검토를 수행합니다.

I & J : 양단에서 설계 검토를 수행합니다.

요소를 화면에서 선택후 Check Position을 설정한 후 이 버튼을 클릭하여 선택한 요소들을 리스트에 추가합니다. 이 리스트에 추가된 요소 및 요소의 ‘O’표시된 위치에서만 설계검토가 수행됩니다.

리스트에 표시된 부재의 설계 검토 위치 정보 변경후 이 버튼을 클릭하여 수정된 내용을 적용합니다.

리스트에서 부재 정보를 삭제 합니다.
