Section for Design

•  기능

철골부재 및 철근콘크리트 부재의 단면데이터를 사용자 임의로 변경시켜서 부재설계 및 강도검증을 수행합니다.

•  호출

Main Menu에서 Design > Section for Design

• 입력

다음과 같은 대화상자를 통하여 입력합니다.

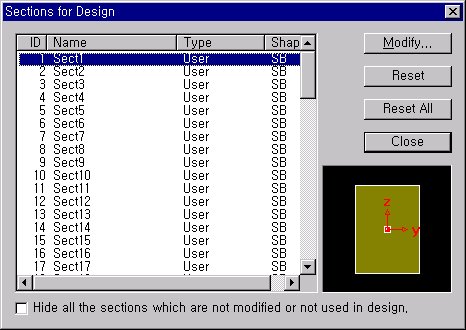

Section for Design 대화상자

 : 리스트에서 선택한 단면을 수정할 때 사용

: 리스트에서 선택한 단면을 원래 모델에 적용된 단면으로 환원할 때 사용

: 변경된 단면을 원래 모델에 적용된 단면으로 모두 환원할 때 사용

Hide all the sections which are not modified or not used in design : 리스트에서 선택하지 않은 단면을 대화상자에 나타나지 않게 한다.

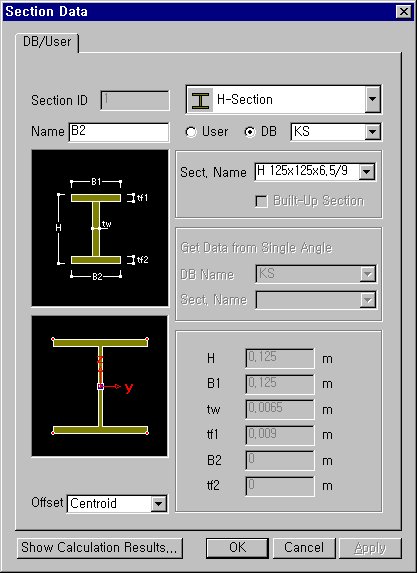

Section 대화상자

Section ID : 단면번호

Name : 단면이름

: 단면형상 목록판

User : 사용자 정의단면

DB : 단면 데이터베이스 이름(Section Database Name)

Note
Civil에 내장되어 있는 단면 데이터베이스 이름(Section Database Name)은 다음과 같다.
'KS' : 한국규격(Korean Standards)
'AISC' : 미국규격(Ameican Standards)
'JIS' : 일본규격(Japanese Standards)
'AISC2K(I)' : American Institute of Steel Constinction 2000, Imperial Unit : lb,in
'AISC2K(M)' : American Institute of Steel Constinction 2000, Metric Unit : N, m
'DIN' : Deutshes Institute Fur Normung e.v.'
'BS' : British Standards

Sect. Name : 단면이름

Built-Up Section : 부재의 제작방법 구분

Note
부재의 제작방법 구분변수로서 AISC-ASD89 규준에 따른 용접제작단면에 대한 허용응력산정시 사용되는 허용응력저감(감소)계수를 정확하게 산출하여 강도검증시 반영된다. 이 체크버튼이 체크되어지면 용접제작형강(Built-Up Section)이 적용되며, 체크되어지지 않으면 압연형강(Rolled Section)으로 적용된다.

H : 단면의 높이

B1: 단면의 첫번째 폭

tw : 단면의 웨브 폭

tf1 : 단면의 첫번째 플랜지 두께

B2 : 단면의 두번째 폭

tf2 : 단면의 두번째 플랜지 두께

Offset : 단면중심의 위치를 지정합니다. 단면중심은 요소생성시 j단에서 i단으로 향하는 단면형상에서 Left, Centroid, Right, Top 그리고 Bottom에 의해 정의되며, Hidden 기능으로 확인할수 있습니다.

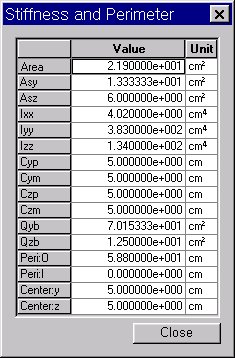

 : 선택 단면의 단면성질을 계산하여 보여주는 기능을 수행하며, 다음과 같은 단면성질결과 대화상자가 나타납니다.

 : 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.

 : 명령을 취소합니다.

 : 입력한 값을 선택된 단면에 대하여 적용합니다.
