Member Assignment
모델링
과정에서 하나의 부재가 몇개의 선요소(보요소 또는 트러스요소)로 분할되는 경우 이러한 요소들을 단일 부재(Member)로 지정하여
설계할 수 있는 기능입니다.
하나의
부재가 몇개의 선요소(보요소 또는 트러스요소)로 분할되어 모델링된 경우 Member 지정 후 설계 및 강도검증을 수행하면 분할된
요소의 수에 관계없이 단일부재에 대한 결과를 출력할 수 있습니다.
Member로
지정된 부재에 대해서는 설계변수들을 프로그램에서 자동계산하도록 설정할 수 있기 때문에 본 기능을 이용하면 자동설계 시의 설계변수
설정을 보다 간편하게 할 수 있습니다.

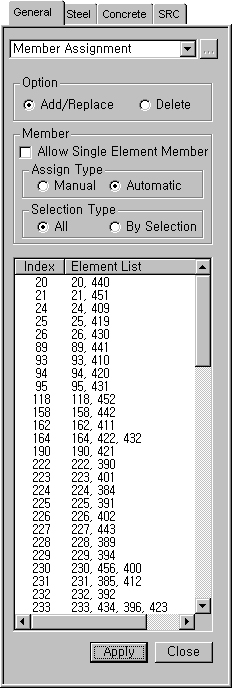

Main Menu에서 MODS Module > RC Design > Member
Assignment
Tree
Menu의 Menu
탭에서 MODS Module >
RC Design > Member Assignment
모델링
영역에서 해당 요소들을부재를 먼저 선택한 후 다음 내용을 입력합니다.
|
 Option
부재를 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace
: 최초 입력 부재는 추가하고, 입력된 부재가 있는 경우에는 수정(Update)합니다.
Delete
: 입력되어 있는 부재를 삭제합니다. 삭제하는 경우에는 모델링 영역에서 선택하거나 Element List 창에서
선택합니다.
Member
Allow Single Element Member
: 선택된 요소가 하나의 요소인 경우 Element List 창에 나타낼 것인지 선택합니다.
Assign Type
Manual : 사용자가 직접 요소를 선택하여 부재로
지정합니다.
Automatic : 프로그램에서 자동으로 선택한
요소들을 부재로 지정합니다.
Selection Type
All : 부재로 지정할 모든 요소를 선택합니다.
Note
Assign Type에서 Automatic일 경우만 활성화된다.
By Selection : 사용자가 부재로
지정할 요소만을 선택합니다.
 : 선택한 요소들을 부재로 적용합니다.
 : 입력 Dialog Bar를 닫습니다.
|
Note 1
여러 요소를 단일 부재로 지정한 경우, 부재번호는 Member를 이루는 요소들 중 Local Direction의 I단에 있는 요소
번호로 지정되며 그 요소가 부재의 대표 요소가 됩니다. 부재의 설계 변수들은 대표 요소에 입력할 경우에만 적용된다.
Note 2
부재로 지정할 요소들의 재질 및 단면 그리고 절점연결방향(Local Direction)이 다른 경우에는 하나의 부재로 지정할 수
없다.
Note 3
여러 요소로 분할된 부재를 하나의 Member로 지정하고 설계변수를 자동계산하는 기능을 적용하면 프로그램 내부에서 부재의 연결상태를
고려하여 설계변수 Effective Length Factor (K), Equivalent Moment correction Factor
(Cm), Unbraced Length (L,Lb)를 자동계산한다. 따라서 정확한 설계결과를 얻을 수 있다.
Note 4
설계변수들 중 Effective Length Factor (K), Equivalent Moment Correction Factor
(Cm), Moment Magnifier(B1/δb,B2/δs), Limiting Slenderness Ratio는 대표 요소에
입력된 값을 적용하고, Unbraced Length (L,Lb)는 각 요소에 입력된 값을 사용한다.
