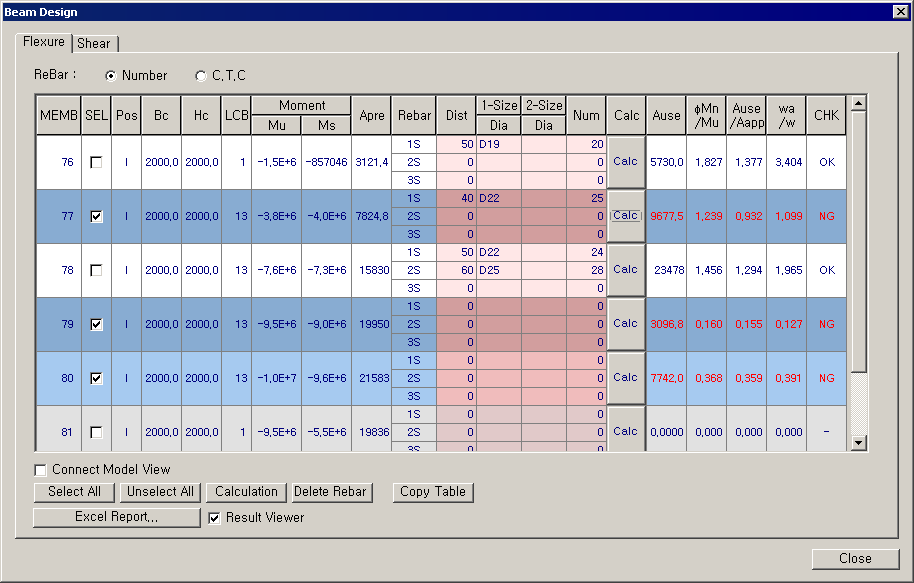

ReBar : 보강철근의 배근 형태를 결정합니다.

Number : 단면에 배근 되는 보강철근의 수를 직접 입력합니다. 보 부재와 같이 단면폭이 명확한 경우에 주로 사용됩니다.콘크리트 구조설계기준(2007)선택 시 계산되는 인장철근 중심간격은 "[ 단면폭-양쪽 피복두께(100mm)-전단철근지름*2 - 최외곽휨철근지름/2 *2 ] / (Num-1)"로 산정됩니다.

C.T.C : 단면에 배근 되는 보강철근의 간격을 입력합니다. 보강철근의 수는 단면폭(b)/ 배치간격(C.T.C)의 형태로 계산되어 집니다. 슬래브 부재와 같이 횡방향으로 단위폭 계산을 하는 경우 주로 사용됩니다.

MEMB : Design Information에 정의된 요소번호를 나타냅니다.

SEL : 엑셀 형태의 계산서 출력이 필요한 경우 선택합니다. Connect Model View 옵션에 Check on한 경우에는 Model View에서 부재를 선택할 수 있습니다.

Pos : 선택된 요소에서 단면검토를 수행하는 위치를 나타냅니다. (I : I단, J : J단, M : MID)

Bc, Hc : 선택된 부재의 치수를 나타냅니다. 변단면 부재의 경우 MID 위치의 부재치수는 I단과 J단의 값을 선형보간하여 계산합니다.

LCB : 단면검토에 사용될 계수하중조합(선택한 하중조합 중 가장 불리한 조건)의 번호를 나타냅니다. 정모멘트는(+), 부모멘트는(-)로 표시됩니다.

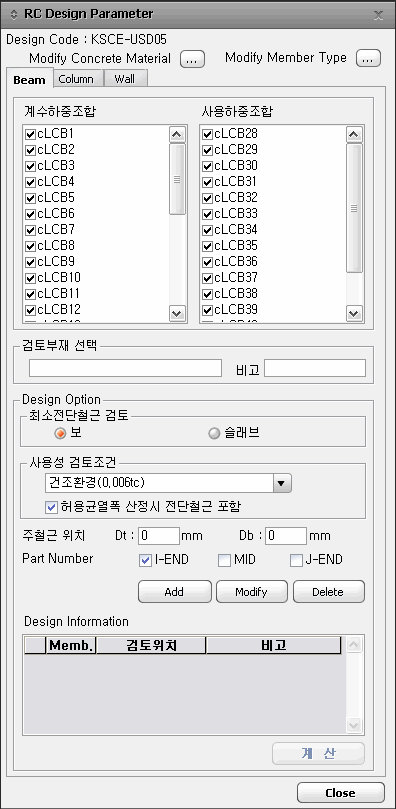

Moment : RC Design Parameter 대화상자에서 선택한 계수하중조합과 사용하중조합 중에서 단면검토에 사용될 하중을 나타냅니다.

Mu : 계수하중 모멘트 중에서 절대값이 최대인 값을 나타냅니다.

Ms : 사용하중 모멘트 중에서 절대값이 최대인 값을 나타냅니다. 단 계수하중과 동일부호값에 한합니다.

Apre : 사용자가 입력한 Dt, Db 값에 의해 계산된 개략적인 필요철근량을 나타냅니다. 사용자의 설계편의를 위한 안내값으로 설계에 사용되지 않습니다

Rebar : 보강철근이 배근 되는 단수를 나타냅니다. 보강철근은 3단까지 배근 가능합니다.

Dist : 철근의 피복두께(부재의 인장부 연단에서 배근하고자 하는 철근의 도심까지의 거리)를 입력합니다. n+1단의 거리는 n단의 거리보다 큰 값이어야 합니다.

Dia(1-Size, 2-Size) : 보강철근의 직경을 입력합니다. 철근이 교번 배근 되는 경우 2-Size에 입력합니다.

Num, C.T.C : ReBar 선택에 따라 대화창의 표기가 달라집니다. 각층에 배근 되는 철근의 개수 또는 배근 간격을 입력합니다. 2-Size에 철근이 입력된 경우 보강철근의 수는 각각의 보강철근에 등분하여 적용됩니다.

Calc : Calc 버튼을 누르면 입력된 정보를 기준으로 단면검토를 수행하고, Result Viewer의 계산결과를 갱신합니다.

Ause : 사용자가 입력한 철근정보를 바탕으로 총 철근량을 계산합니다.

ØMn/Mu : 입력된 철근정보로부터 계산된 부재의 공칭모멘트와 계수모멘트의 비를 나타냅니다.

Ause /Aapp : 부재에 배근된 철근량과 필요철근량의 비를 나타냅니다. 필요철근량(Areq)은 사용자가 선택한 설계기준에 준하여 최대,최소철근비 및 4/3 Areq 규정을 적용하여 구합니다.

Note :  이전의 설계기준에서는 철근비에 0.75배한 값으로 규정하였으나 KCI-USD07(콘크리트 구조설계기준)에서는 철근의설계기준 항복강도에 따른 휨부재의 최소 허용변형률과 해당 철근비를 균형 철근비에 대한 비율로 나타냅니다. 이에 대한 내용은 [콘크리트 구조설계기준 표 6.2.3]을 참조하시기 바랍니다. 콘크리트 구조설계기준에서 제시된 각 항복강도의 해당철근비는 고정된 값이 아니면 인장철근을 2단이상 배근할 경우 최외곽철근까지의 유효높이와 인장재 등가높이까지의 유효높이가 서로 상이하므로 비교하시면 안됩니다. 콘크리트 구조설계기준에서 제시된 값은 1단배근에 대한 값을 표현한 것이므로 주의하시기 바랍니다.(영남대-이재훈 교수님 자문)

wa/w : 허용균열폭과 휨균열폭의 비를 나타냅니다. (KSCE-USD05, KSCE-RAIL-USD04)

Sa/S : 허용철근 중심간격과 사용철근간격의 비를 나타냅니다. (KCI-USD07)

CHK : 단면검토결과를 나타냅니다.

OK : 단면검토 결과를 만족하는 경우.

NG : 단면검토 결과를 만족하지 않는 경우 또는 사용철근량이 최소철근량 미만인 경우.

NG(max) : 사용철근량이 최대 철근량 초과인 경우.



:  SEL에서 선택된 요소가 Model View 에서 선택됩니다.

, : SEL에서 전체선택 또는 선택해제를 수행합니다.

: SEL에서 선택한 요소의 단면검토를 수행합니다.

: SEL에서 선택한 요소에 입력된 철근정보 및 단면검토를 삭제합니다.

: 테이블에 출력된 모든 요소에 대한 정보를 클립보드로 복사합니다. Excel 에 "Ctrl+C"하면 바로 붙여넣을 수 있습니다.

: SEL에서 선택한 요소에 대한 상세계산서를 Excel 포맷으로 출력합니다.

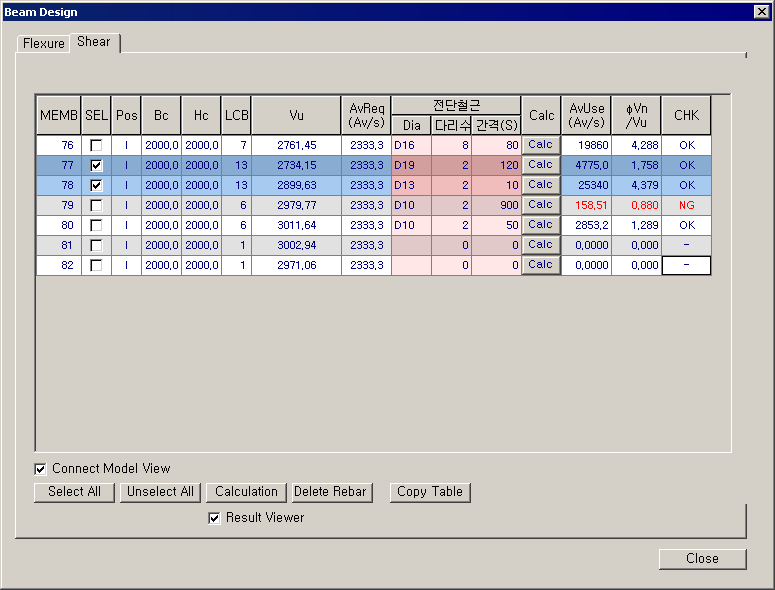

MEMB : Design Information에 정의된 요소번호를 나타냅니다.

Pos : 선택된 요소에서 단면검토를 수행하는 위치를 나타냅니다.

Bc, Hc : 선택된 부재의 치수를 나타냅니다.

LCB : 단면검토에 사용될 하중조합의 번호를 나타냅니다. 정모멘트는(+), 부모멘트는(-)로 표시됩니다.

Vu : RC Design Parameter 대화상자에서 선택한 계수하중조합 중에서 단면검토에 사용될 하중을 나타냅니다.

AvReq : 사용자가 입력한 Dt, Db 값에 의해 계산된 개략적인 필요단위철근량을 나타냅니다. 사용자의 설계편의를 위한 값으로 설계에 사용되지는 않습니다.

전단철근 : 단면검토에 사용될 전단철근을 정의합니다.

Dia : 전딘철근의 직경을 입력합니다.

다리수 : 부재폭 내에 배치되는 전단철근의 다리수를 입력합니다.

간격(s) : 전단철근의 배치간격을 입력합니다.

Calc : Calc 버튼을 누르면 입력된 정보를 기준으로 단면검토를 수행합니다.

AvUse : 사용자가 입력한 철근정보를 바탕으로 총 단위철근량을 계산합니다.

ØVn/Vu : 입력된 철근정보로부터 계산된 부재의 공칭전단력과 계수전단력의 비를 나타냅니다

CHK : 단면검토결과를 나타냅니다.

OK : 단면검토 결과를 만족하는 경우

NG : 단면검토 결과를 만족하지 않는 경우

NG(Av) : 입력한 전단철근량이 최소전단철근량 보다 부족한 경우(Av_use < Av_req) , RC Design Parameter에서 최소전단철근 검토가 보인 경우만 표현된다.

NG(s) : 전단철근의 배치 간격이 규정을 벗어나는 경우
