Evaluation Parameter



기능

평가에 필요한 변수를 정의할 수 있습니다. 유효높이, 유효단면적 계수, 종횡비 판단방법, 철근상세 횡방향 철근비, 통제주기를 정의할 수 있습니다.

유효높이는 단면력을 통해 켄틸레버인지 라멘거동인지 구분하여 설졍되게 됩니다.



호출

메인메뉴에서 [Seismic Perfrom.]> [Misc.]

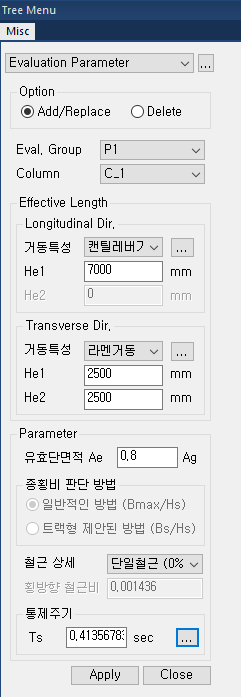

입력

 Eval. Group

     : 평가 그룹으로 정의된 Evaluation Group을 선택합니다

 Effective Length


: 교축과 교축직각방향의 부재력을 통해 거동을 분석할 수 있습니다.



라멘거동의 유효높이는 기둥의 ½로 산정하거나 상하단의 곡률비에 의해 계산 할 수 있습니다.

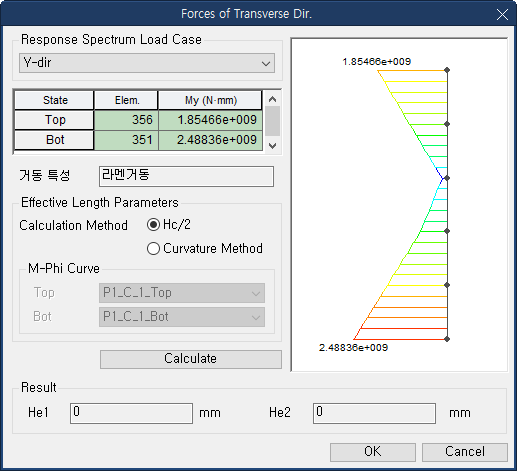

라멘거동의 Forces of Transverse Dir. 대화상자



켄틸레버 거동의 유효높이는 받침이 2열이상인 경우 상부구조의 중심까지 높이가 포함되므로

 받침과 상부구조 도심까지 거리를 추가 입력해야 합니다.



Parameter

   유효단면적



 : 계수를 사용자 입력으로 정의합니다.



  종횡비 판단방법



: 일반적인 방법은 폭을 단면 최대폭으로 정의하는 방법이며 트랙형 제안된 방법은

  Hs를 고정한 상태에서 Bs를 산정하게 됩니다.





  철근 상세



: 벽식교각일 경우 적용됩니다.





  통제주기



: 기준에 따른 통제주기를 자동산정하거나 직접 입력해야 합니다.
