극한한계상태시 전단강도 검토
▒ 기능
|

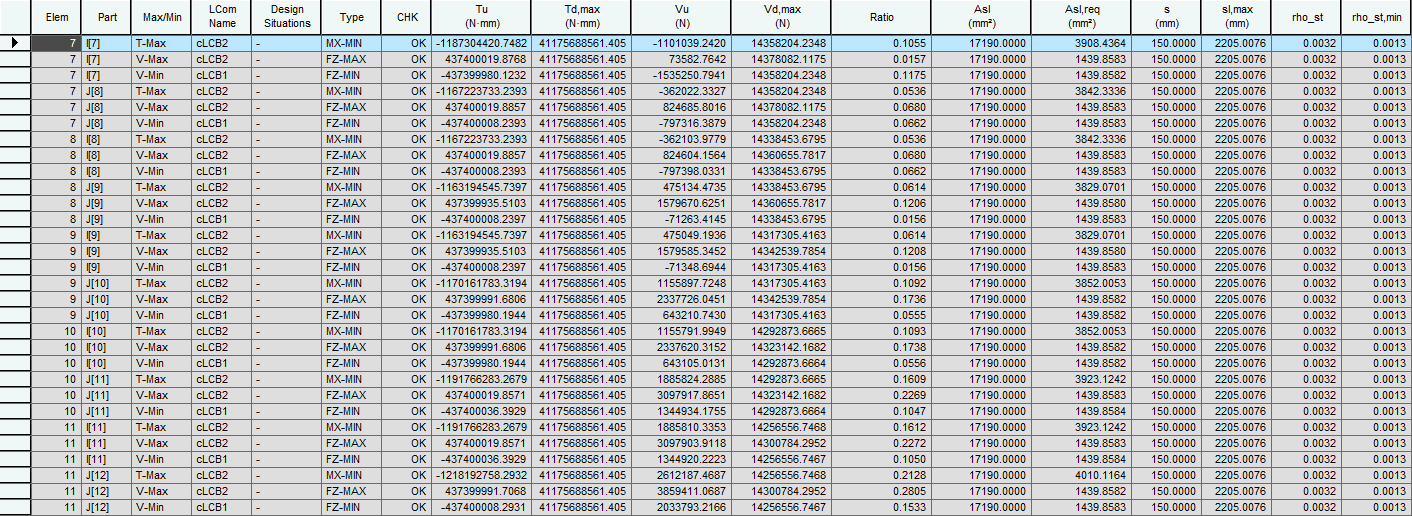

전단강도검토결과를을 테이블로 출력합니다.
▒ 호출
|
▒ 입력
Elem : 요소번호 Part : 검토 위치(I,J) Max/Min : 최대값 또는 최소값 표시 LCom Name : 해당하는 하중조합 Type : 부재력 중 최대값/최소값 CHK : 검토결과 Tu : 하중조합에 의해 가해진 비틀림 Td,max : 비틀림강도 Vu : 하중조합에 의해 가해진 전단력 Vd,max : 전단강도 Ratio : Tu / Td,max + Vu / Vd,max Asl : 비틀림에 저항하기 위한 축방향 철근 s : 비틀림에 저항하기 위한 횡방향 철근 간격 sl,max : (도로교한계상태설계법 5.12.2.6(6)) rho_st : Ast / (stㆍbwㆍsinα) rho_st,min : (도로교한계상태설계법 5.12.2.7(2))
|
