Curve: Create 2D Tunnel (Wire) |
| ||
|---|---|---|---|
|
|
|
|
|
기능 |
Work Plane상에 Wire Type의 터널의 단면형상을 생성합니다. |
||
|
|
|
|
|
호출 |
Main Menu : Geometry > Curve > Create on WP > Tunnel (Wire)... |
||
|
|
|
|
|
|

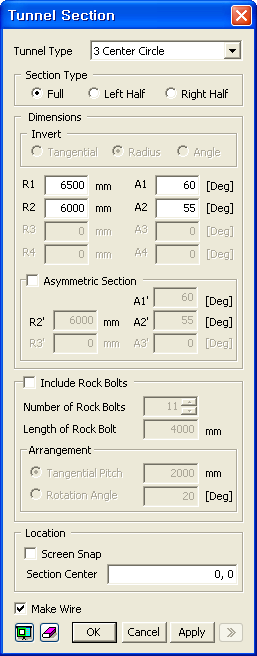

<2D Tunnel> |

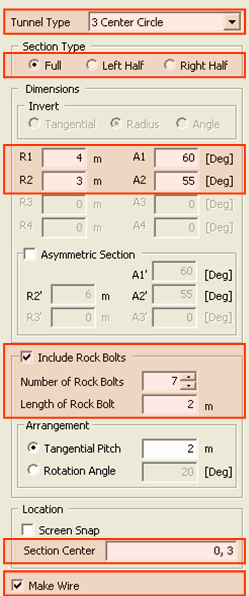

Tunnel Type 3 Center Circle : 예제보기 서로 다른 중심과 직경을 가지는 세 원호의 조합으로 터널을 생성합니다.
3 Center Circle + Invert : 예제보기 서로 다른 중심과 직경을 가지는 세 원호와 하나의 Invert의 조합으로 터널을 생성합니다.

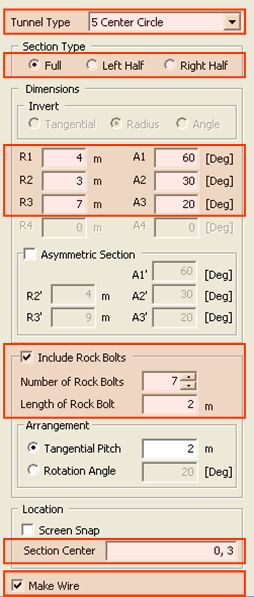

5 Center Circle : 예제보기 서로 다른 중심과 직경을 가지는 다섯 개의 원호로 구성된 터널을 생성합니다.

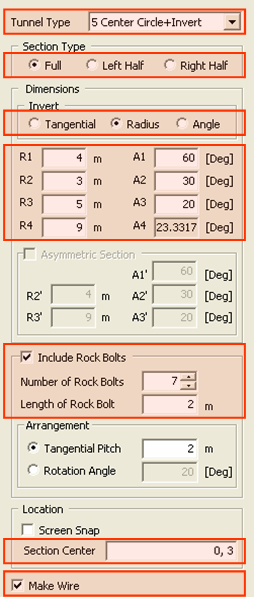

5 Center Circle + Invert : 예제보기 서로 다른 중심과 직경을 가지는 다섯
개의 원호와 하나의 Invert로 구성된 터널을 생성합니다. Dimensions Invert Tangential 사용자가 invert section의 반지름(R)과 각(A)을 지정하면 3심원(또는 5심원)의 정보와 입력한 R, A 값을 바탕으로 Invert 형상을 만듭니다.
Radius 사용자가 반지름(R)을 입력하면 프로그램이 적절한 각(A)을 자동으로 계산한 후 3심원(또는 5심원)의 정보와 조합하여 Invert 형상을 만듭니다.
Angle 사용자가 각(A)을 입력하면 프로그램이 반지름(R)을 자동으로 계산한 후 3심원(또는 5심원)의 정보와 조합하여 Invert 형상을 만듭니다. R1, R2, R3, R4, A1, A2, A3, A4 지정된 터널 타입에 따른 형상을 만들기 위한 정보를 입력합니다. 각 입력 값에 대한 사용과 의미는 아래 예제 그림을 참고합니다.
Section Type Full 전체 터널 형상의 단면을 생성합니다.
Left Half 전체 터널 형상의 반으로 왼쪽 단면 만을 생성합니다.
Right Half 전체 터널 형상의 반으로 오른쪽 단면 만을 생성합니다. Include Rock Bolts Number of Rock Bolts Rock Bolt의 수를 입력합니다.
Length of Rock Bolts Rock Bolt의 길이를 입력합니다.
Arrangement 사용자는 Tangential Pitch와 Rotation Angle 방법

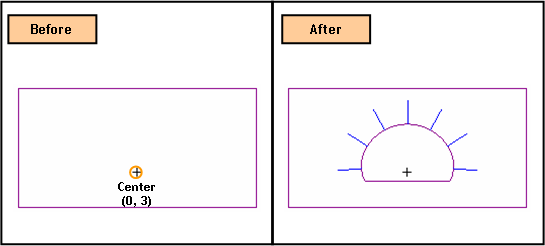

중 하나를 사용하여 Rock Bolt를 배치합니다. Location Use Snap 마우스 클릭으로 터널 단면선의 중심점의 좌표를 Work Plane상에서 입력합니다. 마우스로 클릭을 하면 자동으로 마우스 클릭점의 좌표가 터널 단면형상의 중심좌표로 입력이 되고, 터널 단면형상이 생성됩니다.
Section Center 터널 단면형상의 중심 좌표를 입력합니다.
Make Wire 터널 단면형상을 하나의 Wire로 만듭니다. 체크를 하지 않으면, 여러 개의 Edge로 터널 단면형상을 만듭니다. |
||
|
|
|
|
|
