Material: Isotropic |
| ||
|---|---|---|---|
|
|
|
|
|
기능 |
등방성(Isotropic) 재료 특성을 입력합니다. |
||
|
|
|
|
|
호출 |
Main Menu: Analysis > Material - Isotropic tab |
||
|
|
|
|
|
|

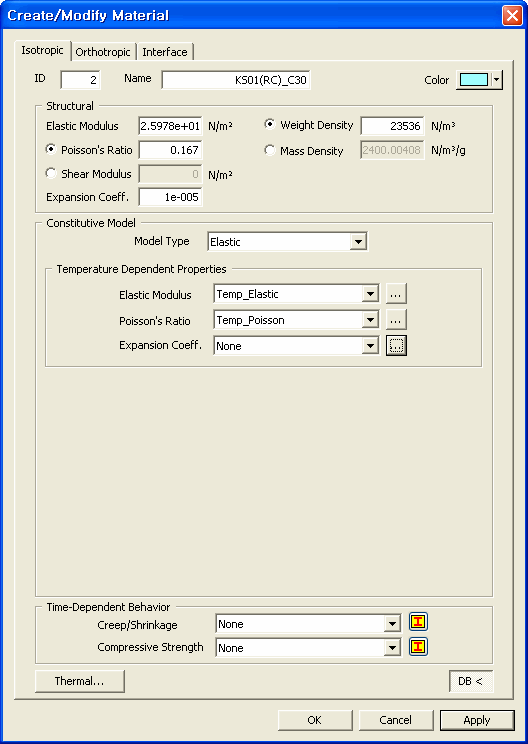

<Isotropic>
ID 재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다.
Name 재료특성 데이터의 이름을 입력합니다.
Color 해당 재료특성 데이터가 정의된 요소의 색깔을 정의합니다. Structural Elastic Modulus 재료의 탄성계수를 입력합니다.
Poisson's Ratio 재료의 포와송 비를 입력합니다.
Shear Modulus 재료의 전단계수를 입력합니다.
Expansion Coeff. 재료의 팽창계수를 입력합니다.
Weight Density 재료의 단위중량을 입력합니다.
Mass Density 재료의 단위질량을 입력합니다. Constitutive Model 재료의 구성 모델을 선택합니다. midas FEA에서는 다음 8개의 구성모델을 사용할 수 있습니다.
Temperature Dependent Properties 온도에 따라 변화하는 탄성계수, 포아송비, 열전도율을 함수로 입력합니다. 열응력해석에서 온도에 따른 적합한 재질 특성을 적용하여 응력을 계산합니다.

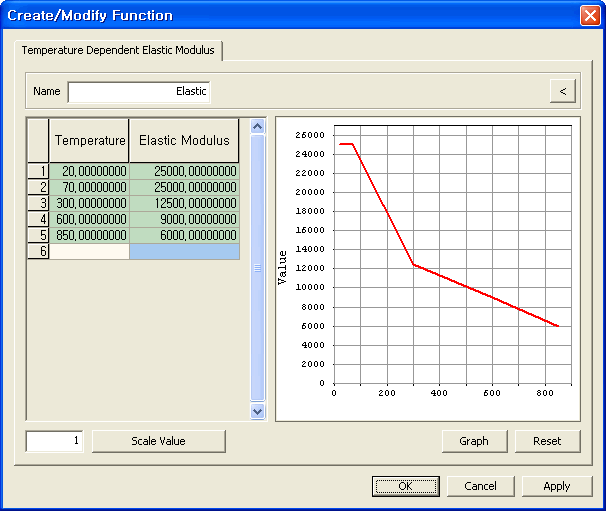

<Temperature Dependent Elastic Modulus>

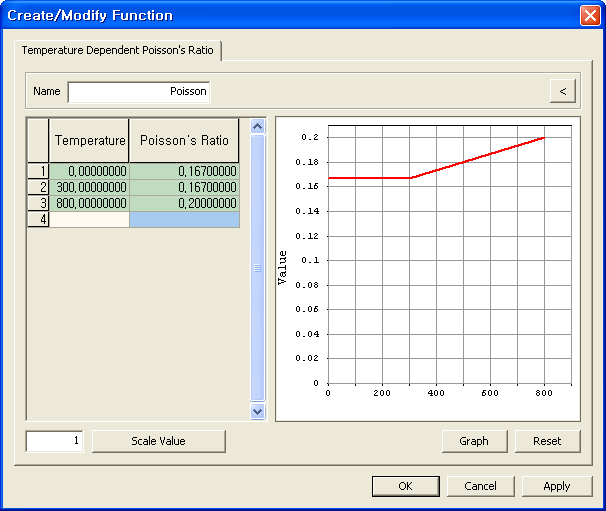

<Temperature Dependent Poisson's Ratio>

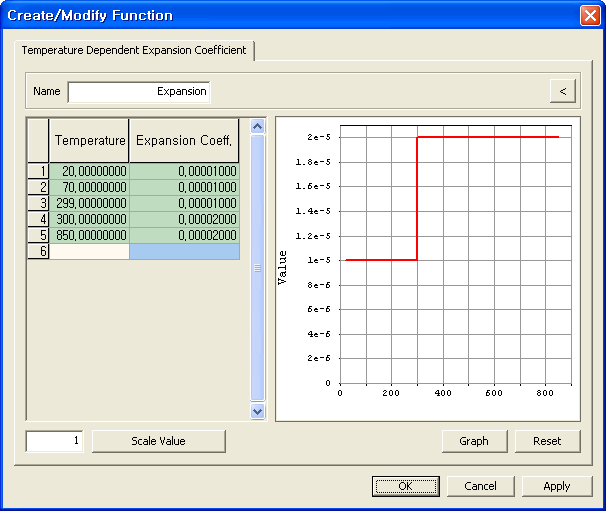

<Temperature Dependent Expansion Coefficient>
재료의 열전달 특성을 정의합니다.
<Thermal>
Conductivity 열전도율을 입력합니다. 일의 단위의 경우 W 또는 J/hr로 입력할 수 있습니다.
Specific Heat 비열을 입력합니다. 기본적으로 FEA는 질량과 중량의 관계를 1kgf=1kg 관계로 가정합니다. 따라서 1kgf/g = 1kg이 아닌 1/9.8 kg입니다. 따라서 비열 단위의 경우 Kcal.g/kgf[T]와 같이 g 단위가 그대로 살아있는 것으로 사용합니다. 단지, 이러한 경우 Kcal.g/kgf[T] ≠ kcal/kg[T] 이기 때문에 kcal/kg[T]를 이용하여 Kcal.g/kgf[T]에 입력하려면 기호대로 g에 해당하는 값 (만약 입력당시 단위계가 m라고 하면 9.8m/s2, cm이라고 하면 980m/s2)를 입력해야 합니다.
Heat Generation Factor 발열계수를 입력합니다.
Temperature Dependent 온도 변화에 따른 열전도율 및 비열의 변화를 고려할 때 선택합니다.
Conductivity 온도 변화에 따른 열전도율 변화를 정의한 함수를
선택합니다.

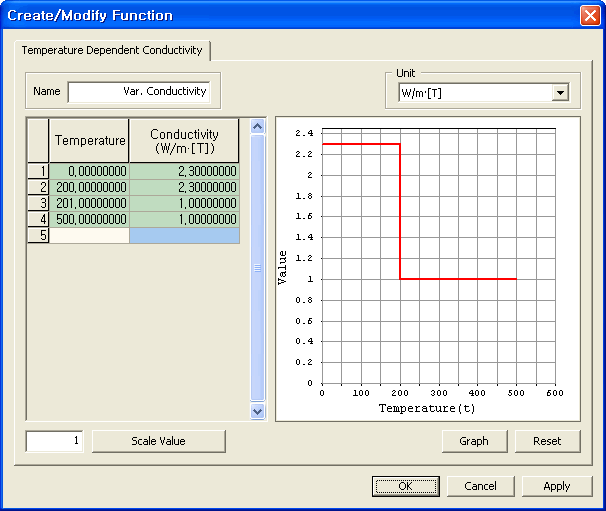

<Temperature Dependent Conductivity>
Specific Heat 온도 변화에 따른 비열 변화를 정의한 함수를 선택합니다.

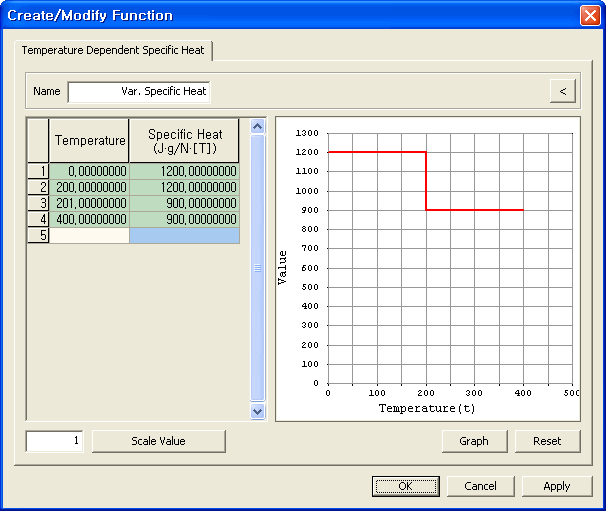

<Temperature Dependent Specific Heat>
DB 각 국가별 기준에 따른 재료 특성을 선택합니다. 국가 코드별로 선택하면 해당내용만 리스트에 나타납니다. (RC)는 콘크리트 재료를 (S)는 강재 재료를 나타냅니다.

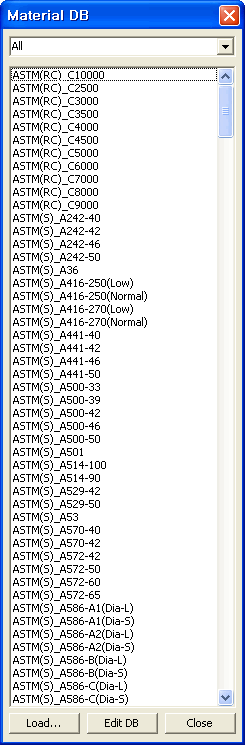

<DB>
Load 사용자가 변경한 Material DB를 다시 불러들여 해당 재료 특성 리스트를 열고 선택할 수 있습니다. midas FEA에서는 Edit DB에서 수정한 파일을 edit 포맷( *.mat) 형태로 저장하여 리스트 내의 사용자가 원하는 재료 DB를 사용합니다.
< Material DB 파일 (*.mat)> Edit DB 사용자가 직접 원하는 재료 특성값을 추가하거나 변경할 경우 Material Editor를 통해 수정할 수 있습니다.

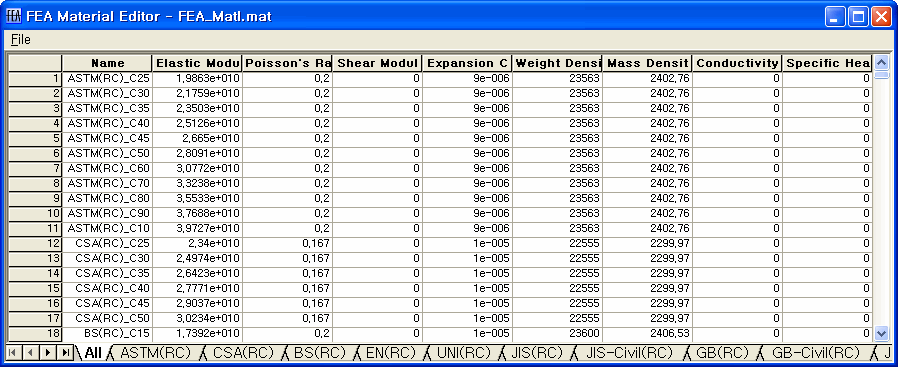

< Material Editor>

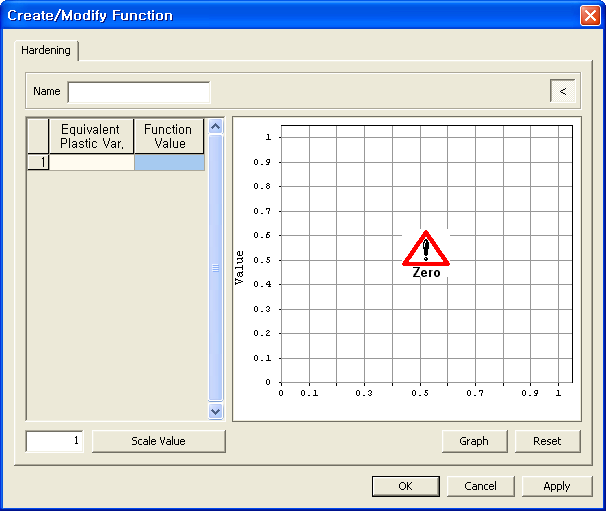

<Hardening/Softening Function>
Name 함수의 이름을 입력합니다.
Equivalent Plastic Var. 등가소성변수를 입력합니다.
Function Value 함수값을 입력합니다.
Elastic 일반적인 탄성 모델로서 Young’s Modulus를 사용합니다.
<Elastic>
Linear 인장강도를 초과 하면 linear softening이 일어난다고 가정하는 모델입니다. 대화창에서 인장강도(Fct), 파괴에너지(Gf), 특성요소길이(h)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Linear>
Parameters Fct 인장강도를 입력합니다.
Gf 인장파괴에너지를 입력합니다.
h 특성길이(Characteristic Element Length)를 입력합니다.

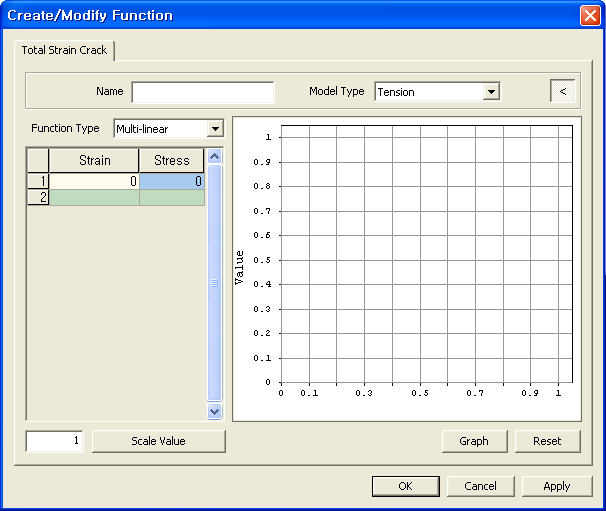

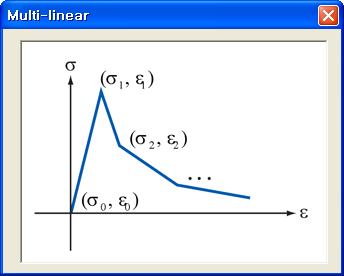

Multi-linear 인장강도 초과 후 거동을 직접 정의합니다. 대화창의 테이블에 변형률과 응력을 입력합니다. 특히 Total Strain Crack의 Multi-linear의 경우 다른 재료 모델의 Multi-linear 모델과 같이 항복 강도에 연동하는 계수값을 입력하는 것이 아니라 실제 응력값을 입력합니다. 또한 이 응력 입력값은 단위환산이 되지 않기 때문에 원칙적으로 입력할 때의 단위를 N,m로 설정하여 입력하고 해석을 수행하는 경우에도 N,m인 상태에서 수행해야 합니다.
<Multi-linear>
Strain 변형률을 입력합니다.
Stress 응력을 입력합니다.
Exponential 인장강도를 초과 하면 Exponential Softening이 일어난다고 가정하는 모델입니다. 대화창에서 인장강도(Fct), 파괴에너지(Gf), 특성요소길이(h)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Exponential>
Parameters Fct 인장강도를 입력합니다.
Gf 인장파괴에너지를 입력합니다.
h 특성길이(Characteristic Element Length)를 입력합니다.
Hordijk 인장강도를 초과 하면 Hordijk이 제안한 softening이 일어난다고 가정하는 모델입니다. 대화창에서 인장강도(Fct), 파괴에너지(Gf), 특성요소길이(h)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Hordijk>
Parameters Fct 인장강도를 입력합니다.
Gf 인장파괴에너지를 입력합니다.
h 특성길이(Characteristic Element Length)를 입력합니다.
Constant 인장강도를 초과 하면 더 이상 인장응력 증가가 없는 모델입니다. 대화창에서 인장강도(Fct)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Constant>
Parameters Fct 인장강도를 입력합니다.
Brittle 인장강도를 초과 하면 더 이상 인장응력 증가가 없고, 저항 응력이 0 이 되는 모델입니다. 대화창에서 인장강도(Fct)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Brittle>
Parameters Fct 인장강도를 입력합니다.
Elastic 일반적인 탄성 모델로서 Young’s Modulus를 사용합니다.
<Elastic>

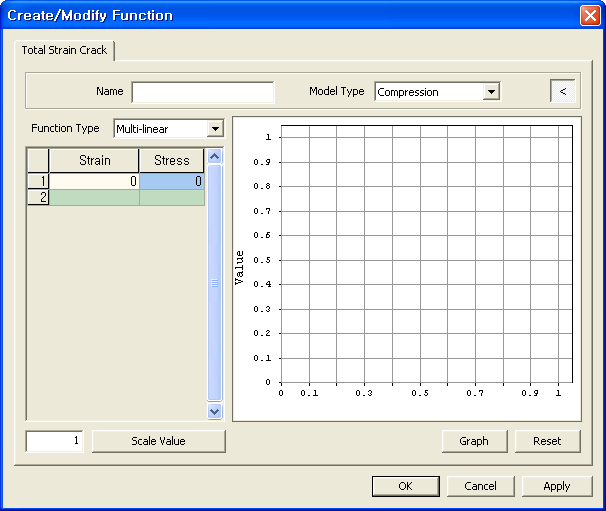

Multi-linear 압축강도 초과 후 거동을 직접 정의합니다. 대화창의 테이블에 변형률과 응력을 입력합니다. 특히 Total Strain Crack의 Multi-linear의 경우 다른 재료 모델의 Multi-linear 모델과 같이 항복 강도에 연동하는 계수값을 입력하는 것이 아니라 실제 응력값을 입력합니다. 또한 이 응력 입력값은 단위환산이 되지 않기 때문에 원칙적으로 입력할 때의 단위를 N,m로 설정하여 입력하고 해석을 수행하는 경우에도 N,m인 상태에서 수행해야 합니다.
<Multi-linear>
Strain 변형률을 입력합니다.
Stress 응력을 입력합니다.

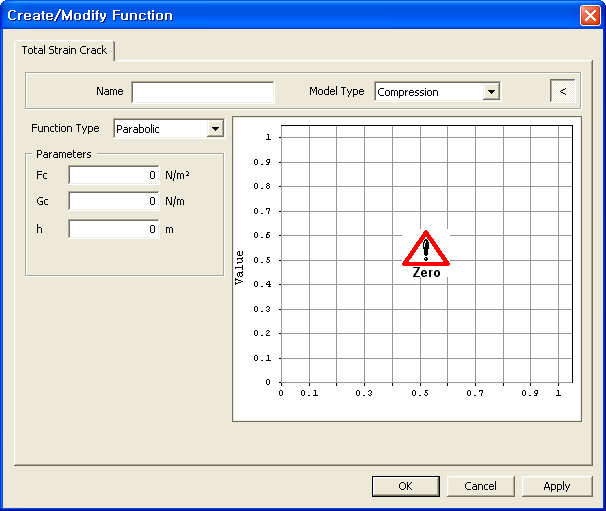

Parabolic Feenstra가 파괴 에너지에 근거하여 유도한 모델입니다. 대화창에서 압축강도(Fc), 파괴에너지(Gc), 특성요소길이(h)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Parabolic>
Parameters Fc 압축강도를 입력합니다.
Gc 압축파괴에너지를 입력합니다.
h 특성길이(Characteristic Element Length)를 입력합니다.

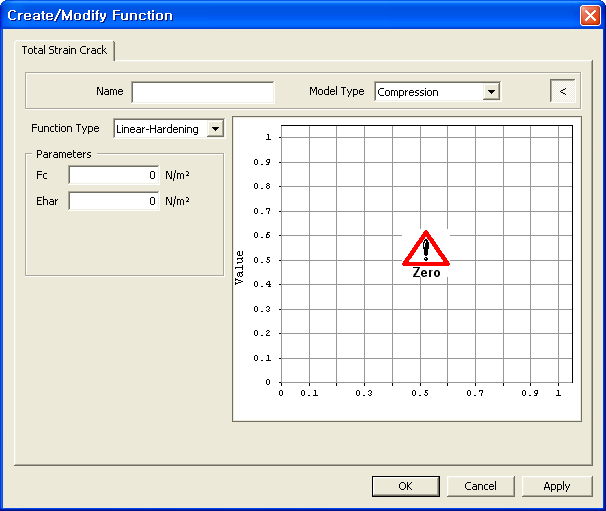

Linear Hardening 1차 압축 항복 후 저감된 강성으로 압축거동을 계속하는 모델입니다. 대화창에서 압축강도(Fc), 저감 강성(Ehar)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Linear Hardening>
Parameters Fc 압축강도를 입력합니다.
Ehar 저감된 강성을 입력합니다.

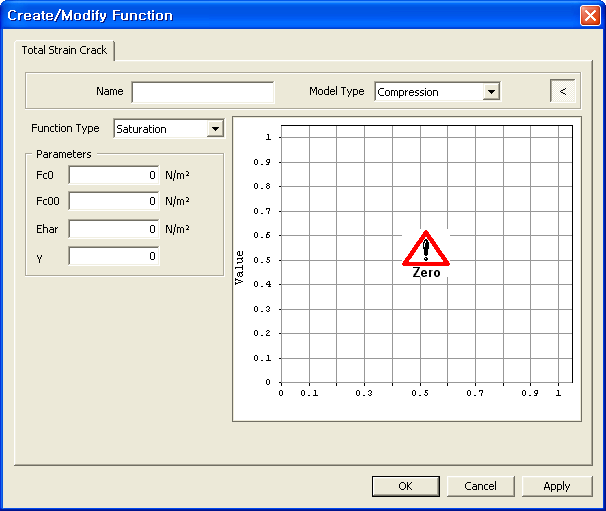

Saturation 포화 모델입니다. 대화창에서 초기압축강도(Fc0), 극한압축강도(Fc00), 불변경화계수(Ehar) 붕괴계수(g)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Saturation>
Parameters Fc0 초기항복강도를 입력합니다.
Fc00 재료의 항복 후의 거동을 정의하는 극한압축강도를 입력합니다.
Ehar 재료의 항복 후의 강성(불변경화계수)을 입력합니다.
g 초기항복강도에 대한 붕괴계수를 입력합니다.
Constant 압축강도를 초과 하면 더 이상 압축응력 증가가 없는 모델입니다. 압축강도(Fc)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Constant>
Parameters Fc 압축강도를 입력합니다.
Thorenfeldt Thorenfeldt가 제안한 모델입니다. 압축강도(Fc)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Thorenfeldt>
Parameters Fc 압축강도를 입력합니다.
Elastic 일반적인 탄성 모델입니다.
<Elastic>
Constant 인장강도를 초과 하면 더 이상 인장응력 증가가 없는 모델입니다. 전단지연계수(b)를 입력하면 자동적으로 Reference Graph와 같은 형태의 그래프가 내부적으로 계산됩니다. 단,입력값에 따른 실제 그래프는 표시되지 않습니다.
<Constant>
b 균열발생 이후 저감되는 전단강도에 대한 계수(전단 지연 계수)를 입력합니다.
Multi-linear(ss-sn) 응력과 변형률의 관계를 직접 정의합니다. 대화창의 테이블에 변형률과 응력을 입력합니다. 특히 Total Strain Crack의 Multi-linear의 경우 다른 재료 모델의 Multi-linear 모델과 같이 항복 강도에 연동하는 계수값을 입력하는 것이 아니라 실제 응력값을 입력합니다. 또한 이 응력 입력값은 단위환산이 되지 않기 때문에 원칙적으로 입력할 때의 단위를 N,m로 설정하여 입력하고 해석을 수행하는 경우에도 N,m인 상태에서 수행해야 합니다.
<Multi-linear(ss-sn)>
Strain 변형률을 입력합니다.
Stress 응력을 입력합니다.

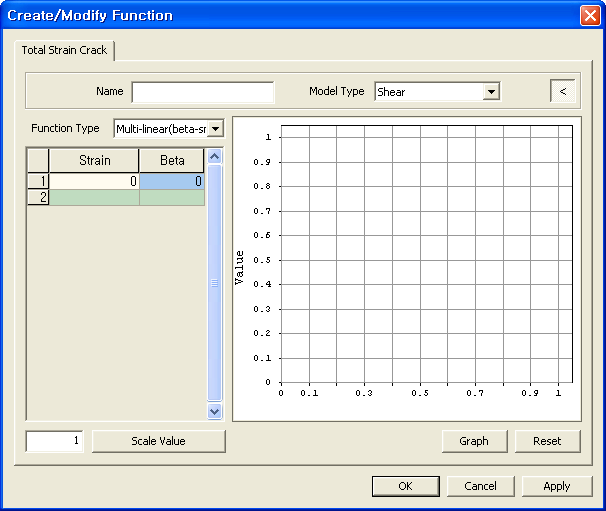

Multi-linear(beta-sn) 전단 보존 계수 b와 변형률의 관계를 직접 정의합니다.

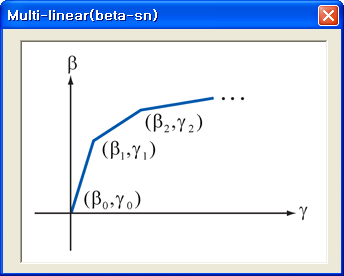

<Multi-linear(beta-sn)>
Strain 변형률을 입력합니다.
Beta 전단 보존 계수를 입력합니다.
|
|||
|
|
|
||
를 클릭하여 새로운 함수를 지정할 수 있습니다.
버튼을 클릭하여 함수를 정의한 뒤
