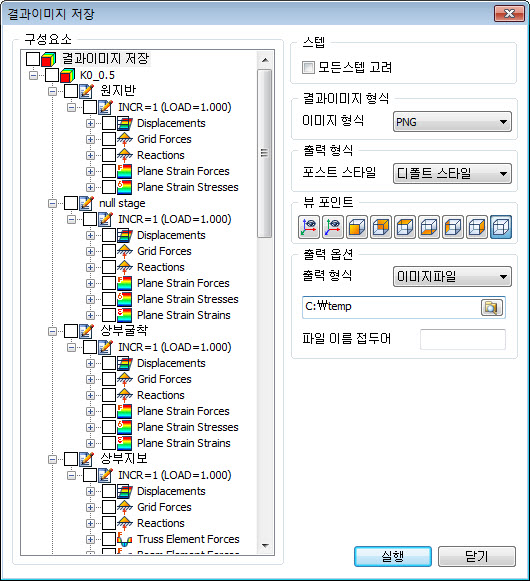

결과이미지를 저장하고 싶은 항목을 구성요소의 트리메뉴에서 체크한 후 저장할 이미지 형식을 결정합니다. [모든스텝 고려]를 체크한 후 구성요소를 특정단계에서만 선택하게 되면, 자동으로 모든 단계에서 해당 구성요소가 체크됩니다.

GTS NX에서는 PNG, JPG, BMP 파일 형식의 이미지를 지원합니다.

포스트스타일을 선택합니다.

포스트스타일은 현재 적용 중인 후처리 그래픽 표현의 각종 옵션을 결과트리에 저장해두고 다른 결과 데이터를 확인할 때 쉽게 적용할 수 있는 기능입니다.

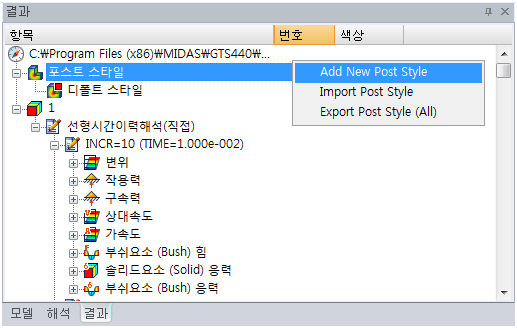

좌측 작업트리에서 마우스 우클릭 context 메뉴를 호출한 후 '추가' 메뉴를 이용하여 현재 적용 중인 각종 그래픽 표현 설정을 저장합니다. 저장해 둔 포스트스타일을 적용할 때에는 해당 후처리 스타일을 더블 클릭 합니다.

포스트 스타일은 context menu의 'Import Post Style' 메뉴를 이용하여 다른 모델파일에서 사용했던 포스트스타일을 불러올 수 있습니다. 또한 'Export Post Style' 메뉴를 이용하여 현재 모델파일에 설정한 포스트스타일을 별도로 저장할 수 있습니다.

뷰 포인트는 화면상에 캡쳐할 당시의 모델 방향을 손쉽게 결정하기 위해 제공됩니다.

출력형식을 통해 그림파일 또는 워드파일로 저장할 수 있으며, 출력경로를 지정하면 해당 경로에 이미지 또는 워드문서가 저장됩니다.

파일이름 접두어는 파일저장 시 파일명 앞에 자동으로 붙는 접두어를 의미합니다.
