절점, 요소, 요소망세트를 대칭이동 및 복사 합니다. 단면형상이 대칭일 경우 반쪽만 모델링 하고 대칭(복사) 기능을 통해 간단히 전체단면을 모델링 할 수 있습니다.

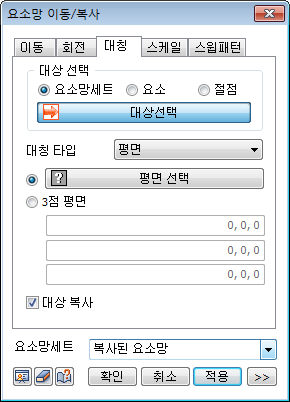

대칭 이동/복사 할 절점, 요소 또는 요소망세트를 선택 하고 대칭타입을 설정합니다. 대칭타입은 대칭기준으로 점, 축, 평면 타입이 있습니다. 대상복사 옵션을 통해 대칭이동 및 복사를 동시에 수행할 수 있습니다.

<점 대칭>                                          <축 대칭>

<평면 대칭>

대칭타입

[점] : 대칭기준이 되는 점을 직접 선택하거나, 좌표를 입력할 수 있습니다.

[축] : 대칭축을 전체좌표계에서 선택하거나, 시작점 과 끝점을 연결하는 임의 벡터축을 정의할 수 있습니다.

[평면] : 대칭기준이 되는 평면을 선택하거나, 3점을 지나는 임의 평면을 정의할 수 있습니다.

대칭이동작업으로 요소를 생성한 경우 생성된 요소의 요소좌표는 원본요소와는 반대 방향이 됩니다.

예를 들어 2D 요소의 경우 축이나 점에 대해 대칭이동을 하면 생성되는 요소들의 법선 방향이 뒤집히고, 해석 수행시 에러가 발생하므로, 요소 > 파라미터 변경에서 요소좌표계를 한 방향으로 정렬시켜야 합니다.
