그리드 보이기/감추기

화면에 그리드를 나타내거나 감춥니다.

데이텀 보이기/감추기

화면에 데이텀을 나타내거나 감춥니다.

WCS보이기/ 감추기

WCS를 나타내거나 감춥니다.

WCS(Workplane Coordinate System)는 작업평면의 좌표계를 의미합니다.

GCS보이기/감추기

GCS를 나타내거나 감춥니다.

GCS(Global Coordinate System)는 항상 고정되어있는 전체 좌표계입니다.

GTS NX에서 기본적으로 사용하는 좌표계는 전체좌표계(GCS), 작업평면좌표계(WCS)가 있습니다.

전체좌표계는 작업시 항상 고정되어 있는 좌표축이며, 화면 우측하단부에 빨간색(X축), 초록색(Y축), 파란색(Z축)의 화살표로 표시됩니다.

작업평면좌표계는 작업평면과 함께 이동하는 좌표축으로 작업화면 가운데 화살표로 확인하실 수 있습니다. 작업평면은 사용자가 임의로 형상의 위치를 옮겨 2차원 좌표를 입력하기 위한 면이므로, 작업평면이 바뀜에 따라 작업평면좌표계도 바뀌게 됩니다. 공간상에서 형상을 만들기 위해서는 3차원 절대 좌표가 필요하지만, 실제로는 모델의 길이와 같은 상대적인 좌표만 보유하고 있는 경우가 대부분입니다. 이런 경우 적절한 위치로 작업평면을 이동한 후, 2차원 좌표정보를 입력하여(작업평면좌표계상 XY평면) 모델링을 수행하면 편리합니다.

기하형상 추출시 추출방향 이나 하중/경계조건을 입력하는 경우에는 전체좌표계를 따르므로 이 점을 반드시 유의하시기 바랍니다.

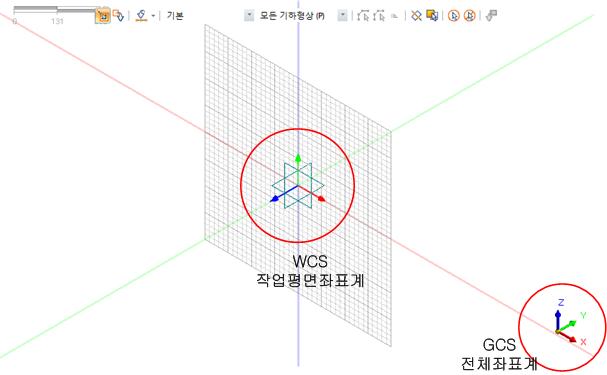

<전체좌표계(GCS)와 작업평면좌표계(WCS)>

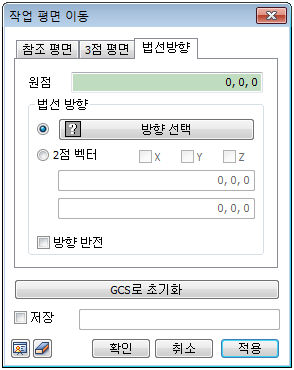

그리드 이동

현재 작업평면을 원하는 위치로 이동시킵니다. 작업평면을 이동시키는 방법은 [참조평면], [3점평면], [법선방향] 에 의한 방법이 있습니다.

현재 작업평면을 원하는 위치로 이동시킵니다. 작업평면을 이동시키는 방법은 [참조평면], [3점평면], [법선방향] 에 의한 방법이 있습니다.

• 참조평면 : 지정한 면과 평행한 평면으로 그리드를 이동합니다. 그리드 이동 후 [수직평면]을 클릭하면 이동한 그리드 위에서 쉽게 작업을 수행할 수 있습니다. 지정된 작업평면 이외의 평면에서 작업하고자 할 때 유용하게 사용할 수 있습니다.

GTS NX에서는 기본적으로 XY(0,0,1), XZ(0,-1,0), XZ(0,1,0), YX(0,0,1), YZ(1,0,0), ZX(0,1,0), ZY(1,0,0)의 7개의 작업평면을 제공합니다.

해당 평면에서 일정 거리 이상 떨어진 경우 [옵셋]을 통해 지정하며, 그리드의 원점을 지정할 수 있습니다.

• 3점평면 : 3개의 점을 선택하여 작업평면을 이동합니다. 선택한 점들로부터 정의되는 평면으로 작업평면이 이동되며, 첫 번째 점의 위치가 작업평면의 원점, 첫 번째 점에서 두 번째 점으로의 벡터가 작업평면 좌표계의 X축, 첫 번째 점에서 세 번째 점으로의 벡터가 작업평면 좌표계의 Y축이 됩니다.

• 법선방향 : 한 개의 벡터와 원점을 선택하여 작업평면을 이동합니다. 원점의 위치가 작업평면의 원점, 법선방향에서 지정되는 벡터가 작업평면의 수직방향으로 정의됩니다.

[방향반전]

작업평면에 수직방향(작업평면좌표계의 z축 방향)을 바꿀 때 사용할 수 있습니다.

[GCS로 초기화]

초기 그리드 위치로 되돌아 갑니다.

[저장]

[저장] 버튼을 체크하고 이름을 입력하면, 해당 이름으로 작업트리 > 작업평면 하부에 등록되어 편리하게 형상작업을 수행할 수 있습니다.

그리드 정의

사용자의 모델링 작업을 돕기 위한 그리드는 항상 작업평면의 XY평면상에 위치합니다. 그리드를 사용하면 모델링 작업시 그리드 스냅()을 사용하여 마우스 클릭으로 원하는 위치를 편리하게 지정할 수 있으며, 화면상에서 모델의 크기나 요소의 크기 등을 대략적으로 가늠하는데 도움이 됩니다.

그리드 설정은 대상모델의 치수와 사용자의 편의에 맞춰 설정하시면 됩니다.

스냅정의

사용자가 직접 점의 위치를 지정할 때에는 아래의 표와 같은 다양한 스냅 선택하여 사용할 수 있습니다.

End, Middle처럼 특정 Edge와 관련된 스냅을 사용할 때에는 대상 위치(끝, 중앙)이 아니라 해당 스냅의 기준 Edge 위로 마우스를 위치시켜야 합니다.
