예를 들어, 3차원모델에서 shotcrete의 물성이 연성 -> 경화단계로 되는 것을 단계별로 적용하고자 합니다.

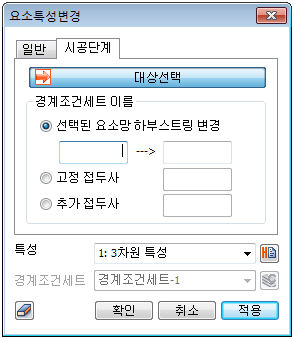

요소망 세트가 미리 shotcrete 001 ~ shotcrete 010으로 지정되어 있을 때, 요소특성변경 > 일반을 통해서는 각각에 대해서 별도로 요소속성이 변경되는 경계조건을 지정해야만 합니다. 반면에, 요소특성변경 > 시공단계의 경우 대상을 shotcrete 001 ~ shotcrete 010으로 선택하면 한 번의 클릭으로 10개의 경계조건세트를 생성할 수 있습니다.
경계조건세트 이름은 [선택된 요소망 하부스트링 변경], [고정 접두사], [추가 접두사]를 설정하여, 생성되는 요소망세트 이름을 일괄 변경할 수 있습니다. 아무것도 입력하지 않을 경우 요소망세트와 동일한 이름으로 경계조건세트가 생성되게 됩니다.
[하부스트링 변경] : 선택된 요소망세트의 뒤 첨자만 다른 첨자로 바꾼 이름으로 경계조건세트 생성
[고정 접두사] : 선택된 요소망세트 이름 대신 다른 앞 첨자를 추가하여 경계조건세트 생성
[추가 접두사] : 선택된 요소망세트 이름에 앞 첨자를 추가하여 경계조건세트 생성
경계조건세트
설정한 구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는 대로 경계조건 세트의 이름을 지정할 수 있습니다.
[요소특성변경]은 시공단계에 따라 요소의 특성이 바뀌는 경우 사용할 수 있습니다. 만일 1단계에서 A라는 특성을 가지는 지반이 2단계에서 B라는 특성을 가지는 물성으로 변경되고, 3단계에서 다시 C라는 특성으로 변경되는 경우에는 아래와 같은 두 개의 경계조건을 생성합니다.
경계조건 1 : A -> B
경계조건 2 : A -> C
시공단계정의에서 2단계에서는 경계조건 1을 활성화시키고, 3단계에서는 경계조건 2를 활성화시키고, 경계조건 1은 비활성화시킵니다.
결과적으로 A->B->C로 변경되는 요소특성을 정의하실 수 있습니다.
|
시공단계에 따라 변하는 요소에 속성정보를 새로이 할당하거나 기존의 속성정보를 대체합니다. 시공단계로 구성하는 해석(정적/사면해석, 침투/압밀해석)에서 사용 가능합니다.
