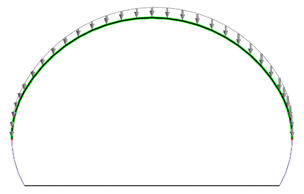

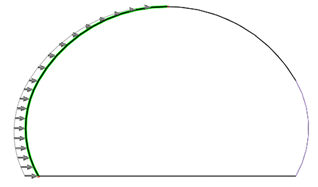

전체좌표계 뿐 아니라, 보 요소좌표계 기준으로 집중 및 분포하중(모멘트)을 재하할 수 있는 기능입니다. 보선형하중은 여러 개의 보요소가 연속적으로 연결되어 있을 때, 해당 보요소 열의 양단을 지정하여 연속보하중(Continuous Beam Load)을 분포하중 또는 중간집중하중 형태로 입력합니다. 하중 재하방향과 동일한 평면에서 곡선으로 배치된 연속보에 하중을 재하할 수도 있습니다. 보요소하중의 경우 단일 보요소에 보하중(Beam Load)을 분포하중 또는 중간집중하중형태로 입력할 때 사용됩니다.

[대상형상]

단일 보요소는 요소를 직접 선택하거나, 요소를 생성하는데 사용했던 선을 선택하여 하중을 재하합니다.

연속보하중은 재하할 대상으로 하중재하선상, 혹은 요소선택 방법을 이용할 수 있습니다. 하중재하선상은 연속보하중을 정의하기 위해 지정하는 두 점이 이루는 직선상에 배치된 요소에 재하합니다. 이 경우 차례로 두 절점을 선택하면 두 점이 이루는 직선상에 존재하는 요소에 하중이 입력됩니다. 요소 선택의 경우 직접 선택한 요소에 하중을 재하합니다. 직선상에 배치되지 않은 요소에 연속보하중을 입력하는 경우 선택할 수 있습니다. 하중을 재하할 전체 보요소의 시작점과 끝점을 선택합니다.

[하중방향]

전체좌표계(X,Y,Z), 또는 요소좌표계(x,y,z) 기준으로 설정할 수 있습니다. 추가로 투영부를 설정할 수 있으며, 이는 하중을 하중재하구간의 전체 보요소에 재하할 것인지, 하중작용방향의 수직선상에 투영된 길이에 대해 재하할 것인지를 지정할 수 있습니다. 이 옵션은 '분포'이면서 방향이 '전체좌표계'인 조건에 대해서만 유효합니다.

[값 (비율/길이)]

• 비율 : 연속보하중의 재하위치를 하중재하구간 길이에 대한 상대비율로 입력합니다.

• 길이 : 연속보하중의 재하위치를 실제 길이를 기준으로 입력합니다.

여기서, x1 과 x2는 각각 보하중의 시작되는 지점과 끝나는 지점의 위치를 의미하며, w1,w2는 x1,x2 지점에서 하중의 크기를 의미합니다. 하중의 크기에 음수를 입력하면 설정된 방향의 반대방향으로 작용하며, 크기 차이로 선형분포 (증/감) 하중을 설정할 수 있습니다.

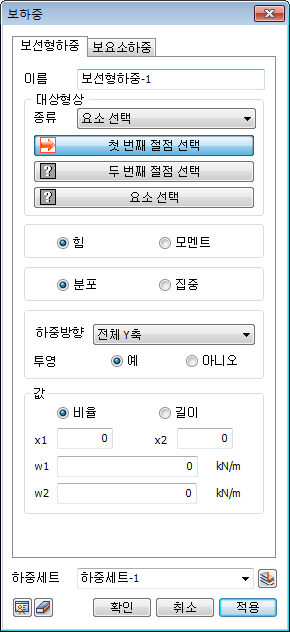

<보선형하중 재하>
