판요소, 평면응력요소, 입체요소의 면 또는 변상에 압력하중(Pressure Loads)을 입력합니다. 등분포, 선형/비선형 분포하중을 모두 정의 할 수 있습니다. 압력하중은 대상 기하면에 균일/비균일 분포형태로 가해지는 하중이며 단위면적당 작용하게 되므로 단위는 [힘/면적] 입니다. 단위면적당의 힘이므로 압력은 선택한 모든 대상면에 동일하게 부여되고, 집중하중과의 차이점은, 집중하중은 단위가 [N]인 힘이며, 대상 기하면에 생성된 하위 절점에 절점하중으로 부여되는 것입니다.

압력하중으로 작용된 하중도 대상면(요소면)의 면적을 고려하여 절점하중으로 자동 환산된 후 해석에 반영되기 때문에 두 하중조건의 해석결과에 차이는 없습니다. 해석 조건에서 주어진 하중의 집중/분포하중 여부와 작용방향에 따라 편리한 하중을 선택해서 사용할 수 있습니다.

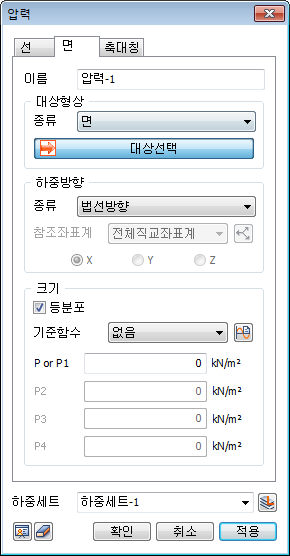

압력하중은 요소의 면(face)이나 변(edge)에 분포하중 형태로 입력합니다. 2차원 요소 또는 3차원 요소에 사용 가능하며, 입력 방향은 임의 좌표계의 축방향, 임의 벡터 방향 그리고 수직방향으로 적용할 수 있으며, 집중하중의 방향설정과 동일합니다. 하중의 크기는 아래그림과 같이 등분포, 선형/비선형 분포가 모두 가능하며, 함수를 적용하여 좌표방향/거리에 따른 하중 변화를 정의할 수 있습니다. 함수를 적용할 경우 입력되는 수치는 함수값과 곱해져 전체하중으로 적용됩니다.

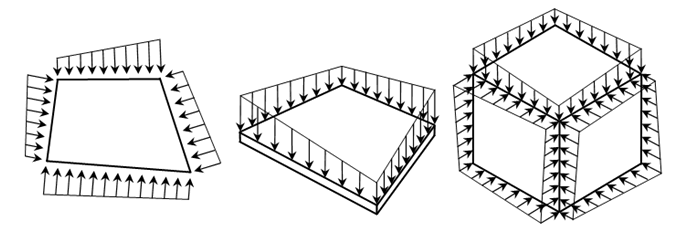

<요소(대상)별 작용하는 압력하중>
