3차원 상에 여러 개의 지층면을 생성하는 위저드입니다.

방법

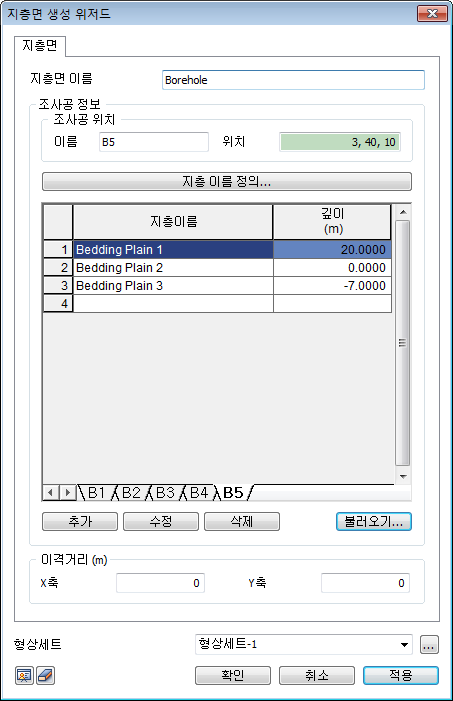

지층이름을 정의하고, 조사공의 이름 및 위치를 지정합니다. 각 조사공은 추가 버튼을 클릭하여 생성할 수 있으며, 조사공의 지층별로 깊이를 직접 입력합니다. 깊이는 절대좌표 기준으로 입력하며, 지표면 이하로 누적되는 개념입니다. 예를 들어 지표면이 -10m, 토사층이 30m, 풍화암이 60m위치에 있다는 것은 토사층이 지표을 기준으로 40m 하부에, 풍화암층이 지표면을 기준으로 70m 하부에 있다는 것을 의미합니다.

조사공의 위치 개수는 1개 또는 3개 이상이 되어야만 지층면을 생성할 수 있으므로, 여러 개의 주상도를 이용하여 지층면을 생성할 경우 반드시 3개 이상의 주상도를 입력하셔야 합니다.

이격거리는 주상도로부터 일정간격 이격시켜서 지층면을 생성하는 기능입니다.

불러오기

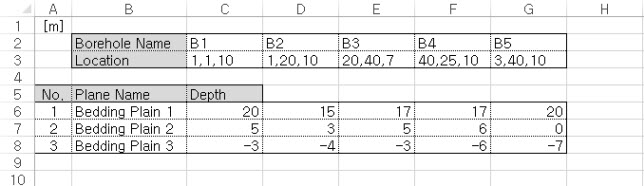

지층면 정의 위저드에서 Excel 파일로 지층면 정보를 정의할 수 있습니다. "불러오기" 기능으로 여러 시추공 정보를 한 번에 불러올 수 있습니다. 지층면은 Plane Name 기준으로 시추공 별 깊이를 보정하여 만들어집니다. 지층면 Excel sample 파일은 프로그램 설치 후 GTS NX\Sample 폴더에서 'Bedding Plane Sample.xlsx' 파일로 확인이 가능합니다.

형상세트

생성한 지층면 및 주상도를 각각 면과 선의 형태로 모델작업트리 하부의 형상세트에 등록합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
