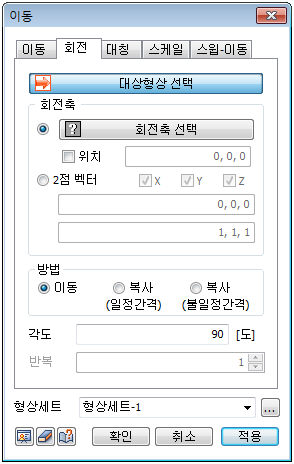

대상 형상을 회전 이동 또는 복사 합니다. 형상의 타입에 관계 없이 작업을 수행할 수 있고 [복사] 옵션을 사용하여 원본 형상은 그대로 남기고 복사본만 작업 할 수도 있습니다.

회전할 형상을 선택하고 회전축을 지정합니다. 회전축의 경우 아래의 2가지 방식 중 하나로 지정할 수 있습니다.

[회전축 선택] : 선택된 단면을 회전 추출할 회전축을 지정 합니다. 이 때 데이텀 축, 데이텀 평면, 면 그리고 에지를 선택할 수 있습니다. [위치]를 체크하여 직접 회전축의 기준점 위치를 지정할 수도 있습니다. 위치를 입력하는 경우 회전축이 입력 값 위치로 이동됩니다.

[2점 벡터] : 시작점과 끝점의 좌표를 입력하여 직선 추출의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

대상형상을 이동/복사하는 방법에는 [이동], [복사(일정간격)], [복사(불일정간격)]이 있습니다.

[이동]

직접 각도를 입력하여 회전 이동시킵니다.

[복사(일정간격)]

반복 옵션이 활성화되며, 반복개수를 입력한 수만큼 반복적으로 회전하며 대상형상을 복제합니다..

[복사(불일정 간격)]

회전각을 빈칸이나 콤마(,)를 사용하여 모두 나열하며, 반복되는 경우에는 횟수@거리를 사용하여 입력합니다.

(예 : 10,20,25,25,25 또는 10 20 3@25)

형상세트

회전 명령을 사용하여 생성한 기하형상을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
