Curve: Break Edge |
| ||
|---|---|---|---|
|
|
|
|
|
기능 |
3차원의 공간 상에 존재하고 있는 Edge를 분할합니다. |
||
|
|
|
|
|
호출 |
Main Menu : Geometry > Curve > Break... |
||
|
|
|
|
|
|
<Break Edge> |
Select Edge(s) 분할할 Edge들을 선택합니다. 선택하면 Edge의 방향이 노란색 화살표로

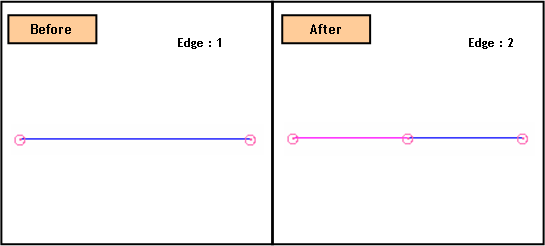

표시됩니다. Method Ratio Curve의 시작점을 기준으로 0~1의 값을 입력하여 비율로 Curve를 분할합니다. Cutting Ratio 0~1의 Ratio를 입력합니다. Breaking Point Vertex를 선택하여 대상 Edge를 분할합니다. Select Breaking Vertex Edge를 분할하기 위한 Vertex를 선택합니다. 선택된 Vertex는

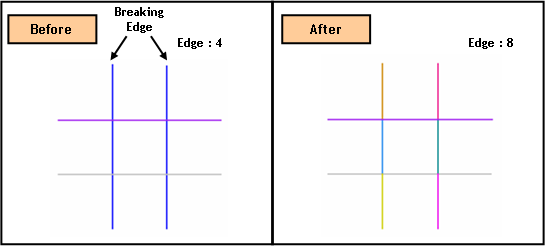

Edge에 최단거리로 투영되며, 투영된 지점을 기준으로 Edge가 분할됩니다. Breaking Edge Edge를 선택하여 대상 Edge를 분할합니다. Select Breaking Edge Edge를 분할하기 위한 Edge를
선택합니다. 선택된 Edge는 분할할 Edge에

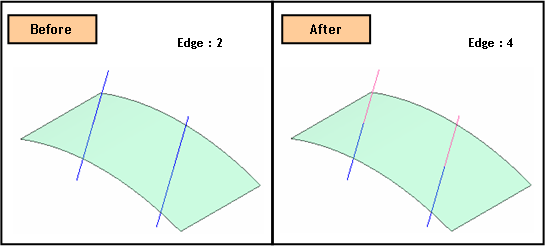

최단거리로 투영되며, 투영된 지점을 기준으로 Edge가 분할됩니다. Breaking Face Face를 선택하여 대상 Edge를 분할합니다. Select Breaking Face Edge를 분할하기 위한 Face를 선택합니다. 선택된 Face는 분할할 Edge에 최단거리로 투영되며, 투영된 지점을 기준으로 Edge가 분할됩니다. |
||
|
|
|
|
|
