Plastic Hinge Length for Fiber Wall



▒ 기능

내진성능설계를 위한 파이버(섬유요소) 벽체의 소성 힌지 길이 비율을 부재별로 설정합니다.

이 기능으로 부재별 상세조건이 입력된 경우에는 Evaluation Method에서 입력된 조건보다 우선적으로 적용됩니다.

Note
파이버 벽체의 소성 힌지 길이 비율 일괄 설정은 Evaluation Method에서 할 수 있습니다.





▒ 호출

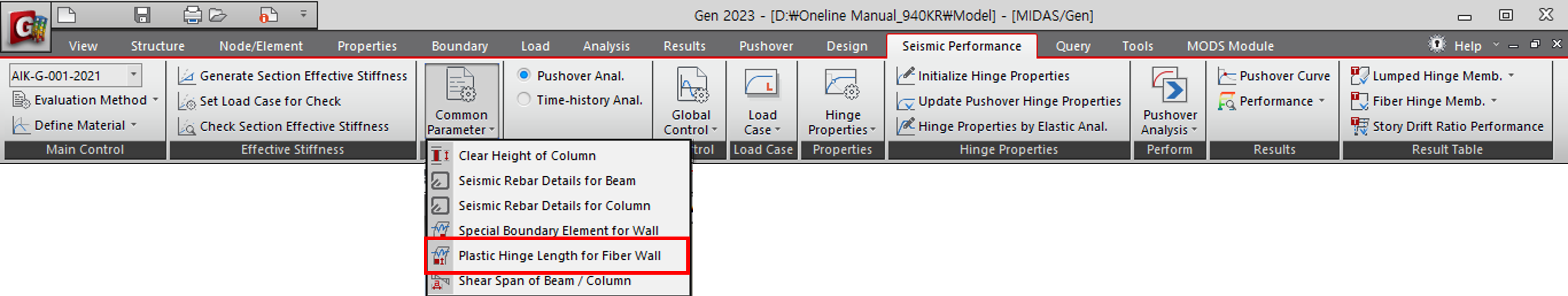

[Seismic Performance]탭 > [Common Parameter]그룹 > [Plastic Hinge Length for Fiber Wall]



▒ 입력

지정이 되지 않으면 모든 RC 파이버 벽체는 Evaluation Method (Plastic Hinge Length for Fiber Wall) 에서 입력된 조건으로 적용됩니다.

Plastic Hinge Length for Fiber Wall 대화상자



Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 값을 입력하지 않아도 됩니다.

Plastic Hinge Length (Fiber Wall)

철근콘크리트 파이버 벽체의소성 힌지 길이 비율 조건을 부재별로 설정합니다.

Lp :  소성힌지길이

Lw : 벽체의 폭

Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기]

계산된 Lp 값이 벽체의 높이(hw)를 초과할 경우, Lp = hw로 계산합니다.





 : 입력한 값을 선택된 부재에 적용합니다.

: 추가 저장 없이 현 상태에서 Dialog Bar를 닫습니다.
