RC Column/Wall부재의 부재력 성분별 소성 회전각(Plastic Rotation Angle)의 성능수준을 테이블로 확인합니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Seismic Performance] 탭 > Main Control그룹 / [AIK-G-001-2021] > [Analysis Type]그룹 / [Pushover/Time-history] > [Result Tables]그룹/[Fiber Hinge Memb./[RC Column /Wall Performance(Plastic Rotations Angle)]

해석후 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Pushover

확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.

산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.

Time-history

확인하고자 하는 Time History Load Cases와  층을 선택하고 [OK]를 클릭합니다.

 Note. 시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min)에 대한 하중조건으로 출력된다.

RC Column Plastic Rotations Angle Performance Table(AIK2021/Pushover)

RC Column Plastic Rotations Angle Performance Table(AIK2021/Time History)

Story : Column/Wall 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Wall 이 여러층에 걸쳐 있는 경우에는 최하위층 정보

Level : Column/Wall 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : Column 부재의 Section Name

Member : Column 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝

Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호

Controlled Action : 지배단면 판정

   Note 1. Force : 힘 지배 / Deformation : 변형 지배
           [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기-표 6-4] 에 따라 지배거동 판단.

   Note 2.  표 6-4 에 따른 지배 거동 구분이 '힘 지배(Force) '에 해당되는 경우, 휨 항복 이전에 전단 파괴가 발생하는 거동이므로,
          비선형 모델링을 허용하지 않으며, 프로그램에서는 하이픈(-)으로 출력됩니다.

Seismic Details : 내진 상세 적용 여부(내진상세단면 : Yes / 비내진상세단면 : No),

   Note. 표 6-5 에 따라, 내진상세 여부에 따른 변형연성도 μ 산정식이 달라집니다.

Calculation Parameters : 변형 지배거동 성분의 소요강도 및 지배단면

   μ : 기둥의 변형연성도. 표 6-5에 따라  산정.

   θy :  단면의 항복회전각. 표 6-4에 따라  산정.

   θu : 단면의 한계회전각. 표 6-4에 따라  산정.

   θa : 단면의 파괴회전각. 표 6-4에 따라  산정.

θmax : 단면에 발생하는 최대 회전각 (탄성 + 소성)

θp : 단면의 소성회전각. θmax - θy  (≥ 0) 로 산정함.

Acceptance Criteria (Plastic Rotation) : 요소의 허용 소성회전각 . 표 6.4 참고.

    Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기-표 6.4]

Note
파이버 요소의 경우 항복변형각 θy 로 나누지 않고, 소성 회전각(θp) 자체로만 평가합니다.

Performance : 소성회전각(θp)의 허용기준(IO, LS, CP) 만족상태에 대한 성능수준 평가

예 1)  θp < IO        : IO
        IO ≤ θp < LS : LS
        LS ≤ θp < CP : CP
        CP ≤ θp        : Collapse

RC Wall Plastic Rotations Angle Performance Table(AIK2021/Pushover)

RC Wall Plastic Rotations Angle Performance Table(AIK2021/Time History)

Wall Mark : Wall Mark 정보.

Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름.

Wall ID : Wall ID 정보.

일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)

Special Boundary Element : 벽체의 특수경계요소 유무

Note.  Special BE  : 특수경계요소 있음.
         Relaxed Special BE  : 특수경계요소 완화 조건
         Not Special BE  : 특수 경계요소 없음

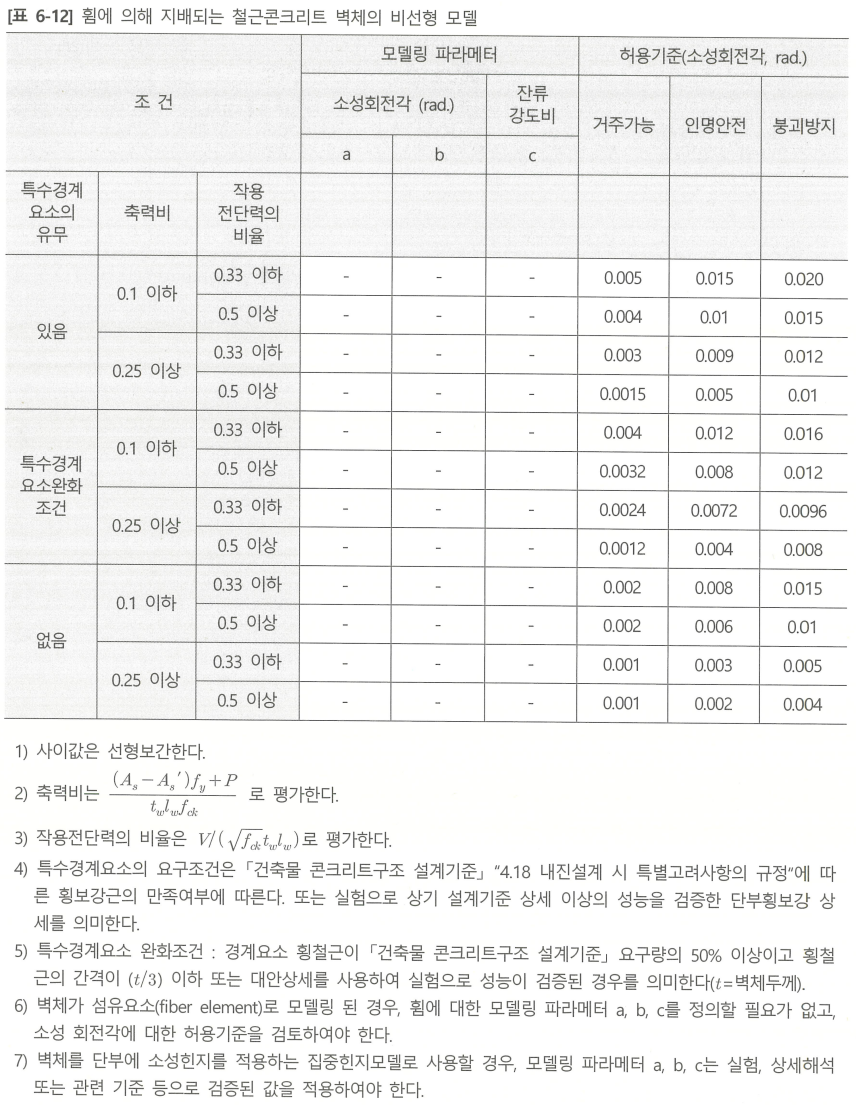

Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기-표 6-12]

Axial Force Ratio : 해당 축력비, 표 6-12 주석 2)에 따름.

Shear Force Ratio : 해당 작용전단력비, 표 6-12 주석 3)에 따름.

lp : 가정된 소성힌지 길이

θy :  벽체 소성영역에서의  항복회전각. 해 9-3에 따름.

θmax : 단면에 발생하는 최대 회전각 (탄성 + 소성)

θp : 단면의 소성회전각. θmax - θy  (≥ 0) 로 산정함.

Acceptance Criteria (Plastic Rotation) : 요소의 허용 소성회전각 . 표 6.12 참고.

    Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기-표 6.12]

Note
파이버 요소의 경우 항복변형각 θy 로 나누지 않고, 소성 회전각(θp) 자체로만 평가합니다.

Performance : 소성회전각(θp)의 허용기준(IO, LS, CP) 만족상태에 대한 성능수준 평가

예 1)  θp < IO        : IO
        IO ≤ θp < LS : LS
        LS ≤ θp < CP : CP
        CP ≤ θp        : Collapse
