RC Column 부재별 전단력(Shear Force) 성능수준을 테이블로 확인합니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

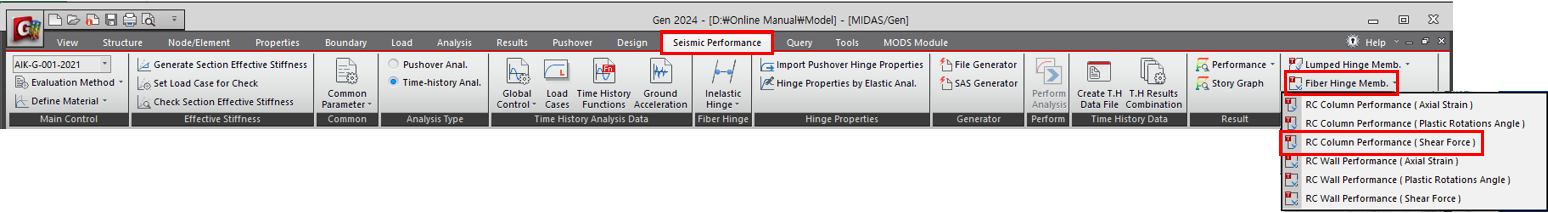

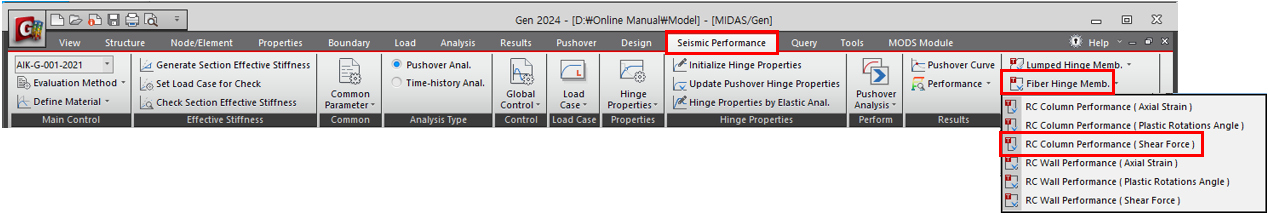

[Seismic Performance] 탭 > Main Control그룹 / [AIK-G-001-2021] > [Analysis Type]그룹 / [Pushover/Time-history] > [Result Tables]그룹/[Fiber Hinge Memb./[RC Column (Shear Force)]

해석후 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Pushover

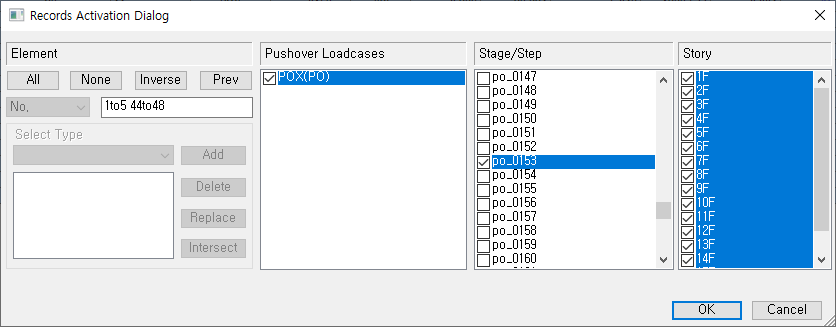

확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.

산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.

Time-history

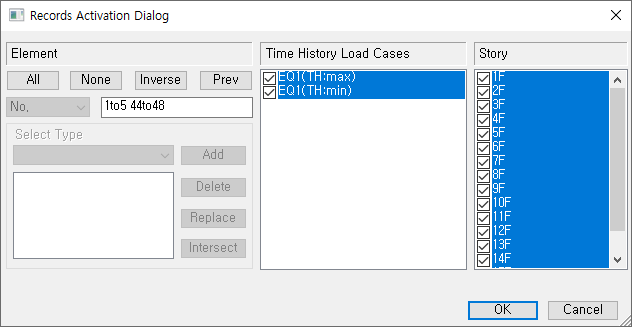

확인하고자 하는 Time History Load Cases와  층을 선택하고 [OK]를 클릭합니다.

 Note. 시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min)에 대한 하중조건으로 출력된다.

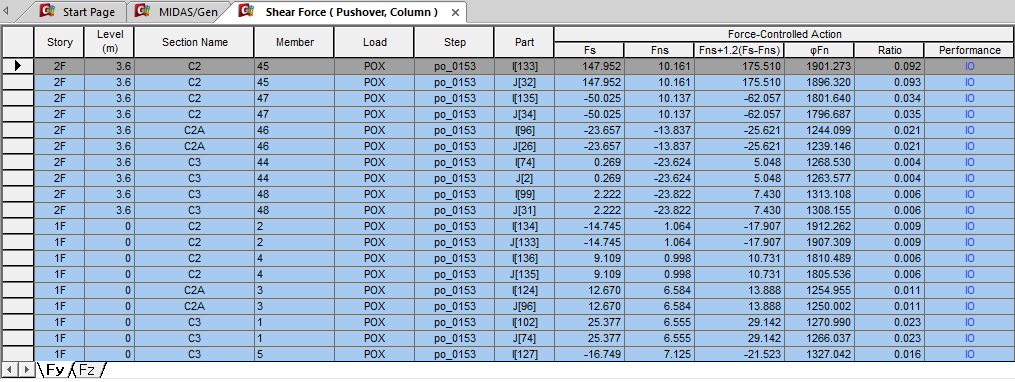

RC Column Shear Force Performance Table (AIK2021/Pushover)

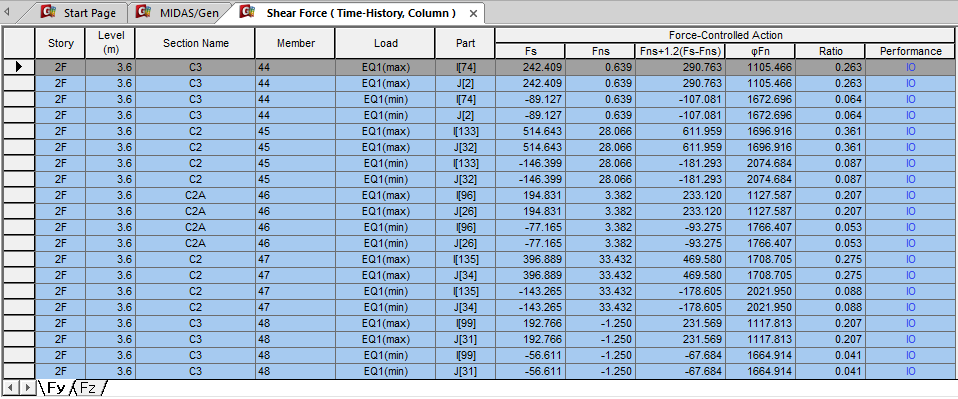

RC Column Shear Force Performance Table (AIK2021/Time History)

Story : Column 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Level : Column 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : Column 부재의 Section Name

Member : Column 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝

Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호

Force-Controlled Action : 힘지배거동 성분의 성능을 평가

Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기-9.4 (3)]

Fs : 비선형 정적해석 또는 비선형 동적해석에 의한 부재력

Fns : 비선형 정적해석 또는 비선형 동적해석에 적용되는 중력하중에 의한 부재력

ΦFn : 재료의 설계기준강도를 기반으로 하는 공칭강도 (Φ=1.0)

Ratio : 요구강도 (Fns+(1.2(Fs-Fns)) 에 대한 공칭 강도(ΦFn)의 비

Performance : Ratio에 따른 성능 수준 평가 출력

예 Ratio < 1.0      : IO
Ratio ≥ 1.0      : Collapse
