부재별 및 재료에 따른 섬유요소(Fiber Element) 축 변형률(Axial Strain)의 성능평가를 그래픽으로 확인합니다.

그래픽으로 건물전체의 성능수준을 체크한 후, 결과 테이블에서 부재별로 확인할 수 있습니다.

[Seismic Performance] 탭 > Main Control그룹 / [AIK-G-001-2021] > [Analysis Type]그룹 / [Pushover] > [Result]그룹 > [Performance]/[Axial Strain Performance]

Pushover_

Axial Strain Performance 대화상자

Material

 확인하고자 하는 콘크리트(횡구속/비횡구속)과 철근(비내진/내진)타입을 선택합니다.

Confined/Unconfined Concrete : 횡구속부/비횡구속부  콘크리트

Non-Seismic/Seismic Steel : 비내진/내진 철근

Note

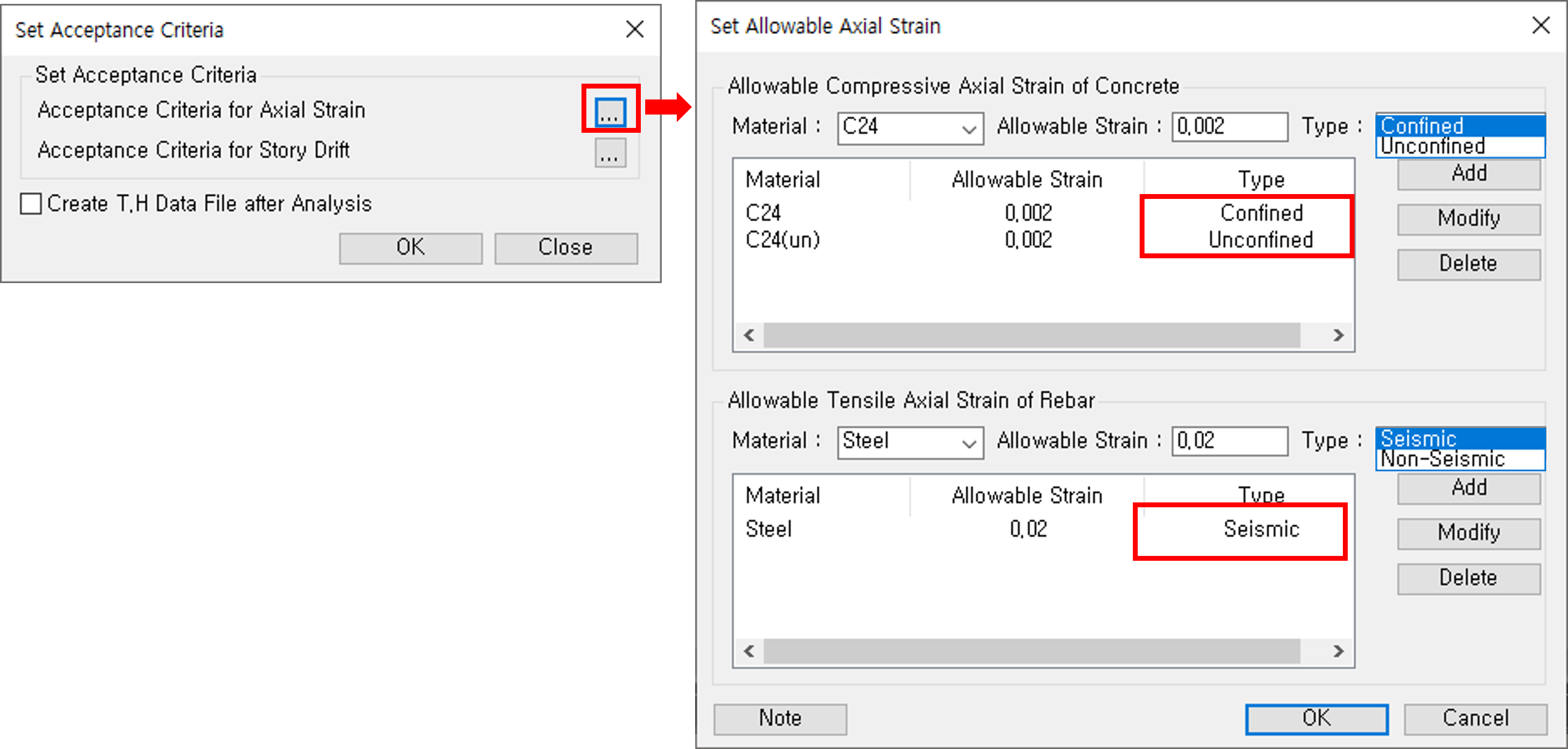

타입의 경우, Set Acceptance Criteria 에서 할당한 타입별로 구분됩니다.

Load Cases/Combinations

 확인하고자 하는 Pushover 하중조건 및 Step을 선택합니다.

 우측의 버튼으로 Load Case대화창을 호출하면 하중조건 입력변수의 내용을 확인할 수 있고, 수정할 수 있습니다.

Step : 해석결과를 출력할 단계(Step)을 지정합니다.

Type of Display

 출력 옵션을 지정합니다.

Deform, Undeformed : 모델의 변형도 및 변형전의 형상을 추가로 나타냅니다.

Values : 위치별 또는 부재별 압축변형률을 텍스트로 출력합니다.

Legend : 성능수준별 비율을 범례로 확인합니다.

Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과로 출력합니다.

Display

Column : 기둥 부재에 대한 성능수준을 출력합니다.

Wall : 벽체 부재에 대한 성능수준을 출력합니다.

Result Data(Criteria): 부재별 압축변형률과 허용 압축변형률의 형태로 확인할 수 있습니다.

Ratio : 부재별 압축변형률 대 허용 변형률의 비율 형태로 확인할 수 있습니다.
