Pushover Plastic Rotation Angle Performance



▒ 기능

부재별 및 부재력 성분별 소성 회전각(Plastic Rotations Angle)의 성능수준을 그래픽으로 확인합니다.

그래픽으로 건물전체의 성능수준을 체크한 후, 결과 테이블에서 성분별 또는 부재별로 확인할 수 있습니다.



▒ 호출

[Seismic Performance] 탭 > Main Control그룹 / [AIK-G-001-2021] > [Analysis Type]그룹 / [Pushover] > [Result]그룹 > [Performance]/[Plastic Rotation Angle Performance]



▒ 입력

Pushover_

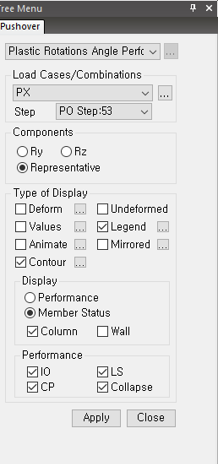

Plastic Rotations Angle Performance 대화상자

Load Cases/Combinations

 확인하고자 하는 Pushover 하중조건 및 Step을 선택합니다.

 우측의 버튼으로 Load Case대화창을 호출하면 하중조건 입력변수의 내용을 확인할 수 있고, 수정할 수 있습니다.

Step : 해석결과를 출력할 단계(Step)을 지정합니다.



Components

 원하는 출력성분을 선택합니다.

Ry, Rz : 요소 축에 대한 회전성분

Representative : 2개 성분중에서 가장 불리한 성분의 결과를 대표로 출력



Type of Display

 출력 옵션을 지정합니다.

Deform, Undeformed : 모델의 변형도 및 변형전의 형상을 추가로 나타냅니다.

Values : 위치별 또는 부재별 성능수준(IO, LS, CP, Collapse)을 텍스트로 출력합니다.

Legend : 성능수준별 비율을 범례로 확인합니다.

Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과로 출력합니다.

Display

Performance : 위치별로 성능수준을 출력합니다.

Member Status : 부재의 각 단부 힌지 성능수준중 불리한 성능수준을 출력합니다.

Performance

IO, LS, CP, Collapse : 확인하고자 하는 성능수준을 선택적으로 확인할 수 있습니다.
