Story Drift Ratio Performance (Pushover)
▒ 기능
|
허용층간변형각(%)을 기준으로 전체구조물의 성능수준을 테이블로 확인합니다.

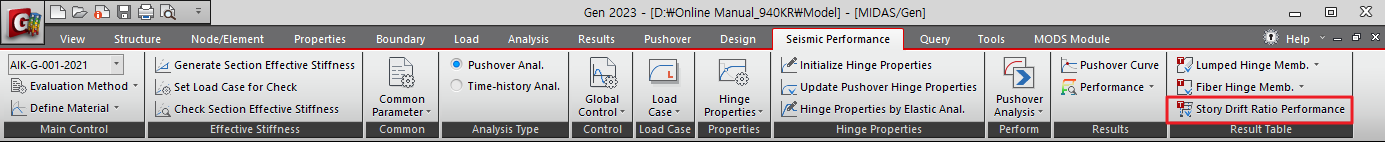

▒ 호출
|
▒ 입력
해석 후 Story Drift Ratio Performance 기능을 실행하면 Records Activation Dialog가 호출되고 고려하고자 하는 하중조합조건 및 스텝을 선택 후, [OK] 버튼을 클릭합니다. 아래 3개의 탭으로 구성되어 있습니다. X : 전체좌표계 X축 방향의 층간변위 Y : 전체좌표계 Y축 방향의 층간변위 Combined : X,Y 양방향 층간변위의
조합 (
Story Drift Ratio Performance Table(AIK2021/Pushover)
Story : Structure > Building > Story Data 에 입력된 층 이름 Load, Step : Pushover, Time History Load Case, 해당 하중조건에서의 스텝 Level : Structure > Building > Story Data 에 입력된 층 Level Story Height : Structure > Building > Story Data 에 입력된 해당층 Story Height Allowable Story Drift Ratio : 허용층간 변형각 Acceptance Criteria for Story Drift 에서 설정한 IO, LS, CP에 대한 허용값이 출력됩니다. Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기]
Maximum Drift of All Vertical Element : 절점별 최대 층간변위를 출력합니다. Node : 해당층에서 최대 층간변위가 발생하는 절점 번호 Story Drift : 층간변위 Story Drift Ratio : 층간변위비 = 층간변위 / 층고 Remark : 설정된 허용 층간변형각(%)에 대한 성능수준 만족여부 Performance : 해당하중조합조건에 대한 성능수준 예 1) Remark에서 IO:NG, LS:OK, CP:OK -> LS 예 2) Remark에서 IO, LS, CP 모두 NG인 경우 -> Collapse Drift at the Center of Mass : 상하단 질량중심의 횡변위간 차를 출력합니다. 나머지 항목은 Maximum Drift of All Vertical Element 참조
Note Pushover에서는 테이블 실행 후 Context Menu(마우스 우클릭메뉴)를 통해서 Story Drift 계산방법을 선택할 수 있습니다.
Story Drift Calculation Method 대화상자
Drift at the Center of Mass : 상하단 질량중심의 횡변위간 차를 출력합니다. Average Drift of Vertial Element : 해당층의 평균 층간변위를 출력합니다. Drift of a Vertial Line on Selected Node : 사용자가 선택한 절점과 동일 수직선상에 위치하는 절점들의 층간변위를 출력합니다. Average Drift of Vertial Lines on Selected Nodes : 단부평균 층간변위를 출력합니다. 사용자가 선택한 건물의 기둥열에서 발생한 층간변위의 평균을 확인하는데 사용됩니다. 이때 기둥열은 일반적으로 건물의 최외단 절점(기둥열)을 선택 합니다. Shear Weighted Average Drift of Vertial Element : 부재별 전단력을 고려한 가중평균 층간변위를 출력합니다. 가중평균 층간변위는 Model>Building>Control data에서 'Story Shear Force Ratio of Member' 옵션을 적용해야만 산출됩니다. Story Drift : 가중평균 층간변위 =
나머지 항목은 Maximum Drift of All Vertical Element 참조
Structure Performance : 전체 구조물 성능수준 평가 층별 Performance 중 가장 불리한 성능수준으로 평가 (하중 구분 없이 현재 출력되고 있는 성능중 가장 불리한 성능수준으로 출력)
|
)
(부재별 전단력 x 층간변위) /
부재별 전단력
