기존에 입력되어 있는 Pushover 힌지특성을 시간이력해석을 위한 비탄성힌지(Inelastic Hinge)로 가져오는 편의 기능입니다.

대화상자에서 설정한 입력변수에 따라, 선택된 부재의 Pushover힌지속성 데이터를 비탄성힌지속성 데이터로 가져오게 됩니다.

Note. [AIK-G-001-2021(대한건축학회, 2021) 관련조항 보기]

[Seismic Performance] 탭 > Main Control그룹 /[AIK-G-001-2021] > [Analysis Type]그룹 / [Time-History Anal.] > [Hinge Properties]그룹 > [Import Pushover Hinge Properties]

Pushover에서 정의한 힌지 속성을 비탄성힌지(Inelastic Hinge)로 가져옵니다.

기능 실행 시, 소성힌지가 입력된 부재가 화면에 선택이 되며 모델뷰에서 선택해제하면 업데이트에서 제외됩니다.

기능 실행 시, 기존에 입력된 파이버 힌지가 할당된 부재는 선택에서 제외됩니다.

기능 실행 시, 기본값으로 Beam/Column/Wall/Brace의 부재타입별 및 자유도 성분별 힌지 설정 항목이 선택(Check on)됩니다.

기존에 Pushover Hinge Property가 설정된 부재 및 자유도 성분에 대해서만 업데이트가 됩니다. 즉, 기존에 100번 기둥에 힌지속성이 정의되지 않았다면 이 기둥에는 업데이트 힌지속성에서 제외되며, 200번 기둥의 힌지속성중에 축력(Fx)성분만 힌지가 정의가 되어 있지 않다면 축력성분만 업데이트에서 제외됩니다.

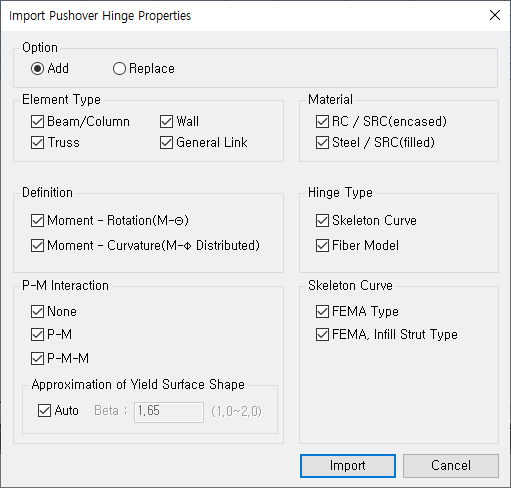

Import Pushover Hinge Properties 대화상자

: 기존에 Pushover Hinge Property가 설정된 부재 및 자유도 성분에 대해서 업데이트가 수행됩니다. 즉, 기존에 100번 기둥에 힌지속성이 없다면 이 기둥에는 업데이트 힌지속성에서 제외되며, 200번 기둥의 힌지속성중에 축력(Fx)성분 힌지가 정의가 되어 있지 않다면 해당기둥의 축력성분만 업데이트에서 제외됩니다.

Note
Define된 힌지가 여러개의 Member에 할당된 경우에는 모델링파라메터가 모두 다르기 때문에 업데이트에서 제외됩니다.

Note. 할당된 힌지특성은 아래 그림과 같이 Work Tree 또는 내진성능평가 전용 Task Pane에서도 쉽게 확인할 수 있습니다.
