수화열 해석결과 발생한 절점의 온도를 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Results Tables] 그룹 > [Heat of Hydration Analysis] > [Allowable Tensile Stress]

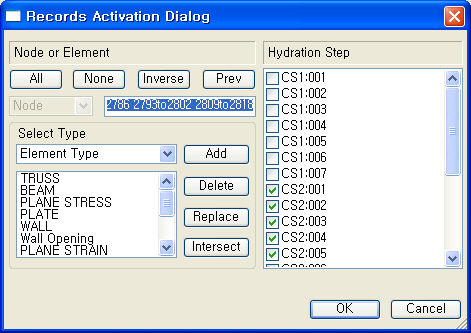

Heat of Hydration Analysis > Allowable Tensile Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 수화열 해석단계 등을 선택한 후 버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

Active Dialog 대화상자

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Node : 절점번호

Stage : 시공단계

Step : 수화열 해석단계

Time : 시간

Stress : 허용인장응력
