midas Gen은 범용 유한요소해석 프로그램입니다. 다양한 요소, 재질 및 단면, 경계조건과 하중 유형들을 기반으로 한 모델링 특성들은 엔지니어들로 하여금 모든 유형의 구조 해석을 가능하게 합니다. 하지만 몇몇 특징들 중에 동시에 수행될 수 없는 제약조건이 따르게 됩니다. 예를들어 support settlement analysis 와 수화열해석은 동시에 수행할 수 없습니다. 또한 Plane Strain element는 좌굴해석에 적용될 수 없습니다.

동시에 가능한 해석

- Pushover 해석은 P-Delta해석을 포함하고 있습니다.

- 시공단계해석은 P-Delta해석을 포함하고 있습니다.

- 두 해석은 동시에 수행될 수 있지만, 각 해석은 독립적으로 수행됩니다.

- Construction Stage Analysis Control 대화상자에서 정의된 비선형해석은 오직 시공단계에만 반영됩니다.

  Nonlinear Analysis Control 대화상자에서 정의된 비선형해석은 오직 이전 시공단계에만 반영됩니다.

- 기하비선형을 고려한 재질의 비선형 해석은 오직 판요소에만 반영됩니다.

해석 유형에 따라 사용될 수 있는 요소

Note

- 케이블 요소는 선형해석을 위한 트러스 요소와 같이 취급됩니다.

- 케이블 요소는 트러스 요소로 취급됩니다.

- 변단면 보 요소는 각형 보 요소로 취급됩니다.

- 해당 요소의 탄성 강성은 해석 시 반영됩니다.

- 케이블 요소는 기하비선형해석을 위한 현수선 요소로 취급됩니다.

- 얇은 판 요소는 두꺼운 판 요소와 같이 취급됩니다.

- 일반 보 및 변단면 보 요소는 재질 비선형 해석에 적용될 수 없습니다.

- 기하비선형해석은 각 시공단계에 대해 독립적으로 수행될 수 있습니다.

  Accumulative Stage 옵션은 사용할 수 없습니다.

- 텐던은 보 요소 이외에 적용될 수 없습니다.

- 해당 요소는 트러스 요소로 취급됩니다.

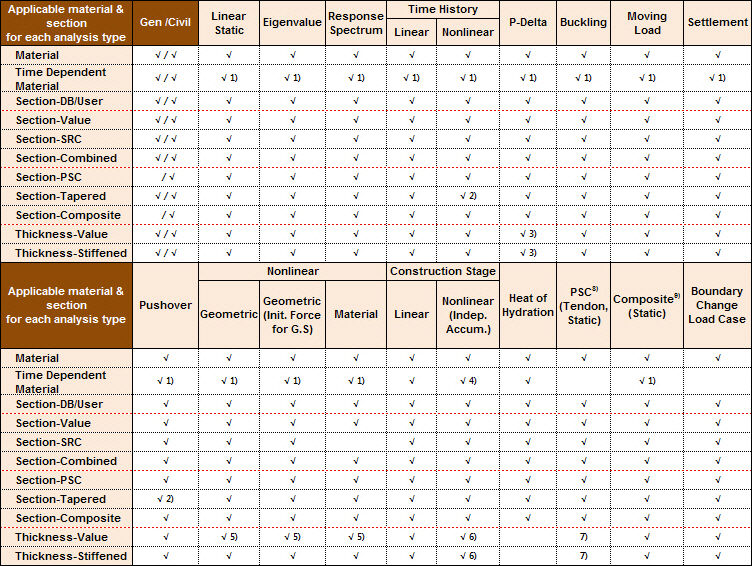

해석 유형에 따라 사용될 수 있는 재질 및 단면

Note

- 해석 시 시간 의존적 재질은 반영되지 않습니다.

- 변단면 보 요소는 각형 보 요소로 취급됩니다.

- 해당 요소의 탄성 강성은 해석 시 반영됩니다. 기하강성은 고려되지 않습니다.

- 기하비선형해석은 각 시공단계에서 누적된 효과와 함께 수행될 수 있습니다.

- 얇은 판 요소는 두꺼운 판 요소와 같이 취급됩니다.

- 기하비선형해석은 각 시공단계에 대해 독립적으로 수행될 수 있습니다.

  Accumulative Stage 옵션은 사용할 수 없습니다.

- 텐던은 보 요소 이외에 적용될 수 없습니다.

해석 유형에 따라 사용될 수 있는 경계조건

Note

- 해당 연결요소는 일반적인 탄성연결요소로 고려됩니다.

- 비선형 스프링 강성은 선형 해석으로 고려됩니다.

- 비탄성 힌지의 특성들은 범용 연결요소의 스프링 타입에 할당할 수 있습니다.

- 해당 경계조건은 시공단계에서 바뀔 수 없습니다.

- 범용 연결요소 정보 변경은 'Change General Link Properties'에서 정의되어야 합니다.

  바뀐 정보들은 Boundary Change Assignment Load Cases/Analysis에 적용됩니다.

해석 유형에 따라 사용될 수 있는 하중 유형

Note

- 특정 변위가 node에 할당되었다면 변위가 포함되지 않은 하중 유형일지라도 node의 연관된 자유도는 자동적으로 구속됩니다.

- 온도 하중이 최초 하중으로 입력되었을 경우, Pushover 해석을 수행할 수 없습니다.

- 수화열 해석에서 고려되는 정적하중은 시공단계하중으로 정의되어야 합니다.

- 수화열 해석은 자중 옵션을 포함합니다.

- 'Initial Forces for Geometry Stiffness' 와 'Equilibrium Element Nodal Forces' 가 같이 입력되었을 경우,

  'Equilibrium Element Nodal Forces' 만 적용됩니다.

- 'Initial Forces for Geometric Stiffness' 와 프리텐션 케이블 요소가 같이 입력되었을 경우, 프리텐션 케이블만 적용됩니다.

- 기하비선형해석은 각 시공단계에 대해 독립적으로 수행될 수 있습니다.

- 기하비선형해석은 각 시공단계에서 누적된 효과와 함께 수행될 수 있습니다.
