Element
파이버모델이
적용된 보요소의 번호를 입력합니다. 입력된 요소내의 파이버모델에 대한 해석결과를 출력합니다.
Load case
Time
History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.
Object for Plotting
Section
:
Import된 부재의 전단면에 대한 해석결과를 출력하고자 하는 경우에 선택합니다.
Fiber
: Import된
부재의 각 Cell에 대한 해석결과를 출력하고자 하는 경우에 선택합니다.
Fiber
결과를 그래프로 그리기 위해서는 대화창 하단의 Fiber모델에서 출력하고자 하는 셀을 선택한 후
또는 를 클릭합니다.
Position
: 요소의 길이방향에
대한 해석결과 출력위치를 선택합니다. 출력위치는 Inelastic Hinge Properties에서
지정한 Num. of
Section

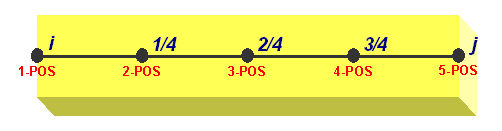

개수만큼 존재합니다. 그림은 5개의 Num. of Section을 지정한 보요소의 출력예 입니다.
i, j단을 포함한 총 5개 단면에
대하여
선택할 수 있습니다.

Type of Graph
: 그래프의
좌표축 출력 형태를 지정합니다.
Object
for Plotting에서 Section 선택 시 :
기본적으로
X-axis와 Y-axis를 임의로 정의하여 이력결과를 확인할 수 있습니다. X-axis에는 Dx,
Ry, Rz, Fx, My, Mz, Time 성분이 있습니다. Y-axis에는 Dx, Ry, Rz,
Fx, My, Mz 성분이 있습니다. 자주 사용하는 여섯 가지 조합 성분에 대해서는 버튼으로 선택할
수도 있습니다.

Dx-Fx : 요소좌표계 x축 방향
변위-축력
My-Fx : 요소좌표계 y축에 대한
휨모멘트-x축 방향 축력
Ry-My : 요소좌표계 y축에 대한
회전각-y축에 대한 휨모멘트
Mz-Fx : 요소좌표계 z축에 대한
휨모멘트-x축 방향 축력
Rz-Mz : 요소좌표계 z축에 대한
회전각-z축에 대한 휨모멘트
My-Mz : 요소좌표계 y축에 대한
휨모멘트-z축에 대한 휨모멘트
Object
for Plotting에서 Fiber 선택 시 :

Time : 시간
SN : 변형율(Strain)
SS : 응력(Stress)
Plot Table
: 시간이력
해석결과를 Table형태로 출력합니다.

 : 설정된 좌표축에 따라 그래프를
출력합니다.
Fiber State Fiber
모델의 출력상태를 지정합니다
Tension
: 인장측 해석결과를
출력합니다.
Compression
: 압축측 해석결과를
출력합니다.
Elastic,
Crack, Yielding, Crushing :
버튼을 클릭하여 각각의 상태에 대한 색상을 선택할 수 있습니다.
Blending
: 출력할 색상의
농도를 정의합니다.
: 해석결과 그래픽 데이터를 Windows Bitmap File (BMP) 형식으로 저장합니다.
Note
[Fiber
State의 정의]
Animation :
해석결과를 출력할 시간이력 단계를 선택합니다.

Step
: 그래픽 상에서 확인하려는 Pushover해석
Step을 지정할 수 있습니다. 특정 Step을 입력하면
그 단계로 바로 이동합니다.
Increment
: 그래픽 출력을 특정 Step 증가
단위만큼 건너 뛰면서 시행합니다.
Time
: 현재 Step에 해당하는 하중의
실제 시간을 출력합니다.
: 시간이력 해석결과를
Animation으로 재생합니다. 출력간격은 입력된 Increment만큼씩 증가합니다.
: Animation
재생을 일시 정지합니다.
: Animation
재생을 중단하고 초기화합니다.
: 시간이력 해석결과의
첫 Step으로 이동합니다.
: 입력된 Increment간격만큼
이전 Step 해석결과를 출력합니다.
: 입력된 Increment간격만큼
이후 Step 해석결과를 출력합니다.
: 시간이력해석
마지막 Step으로 이동합니다.

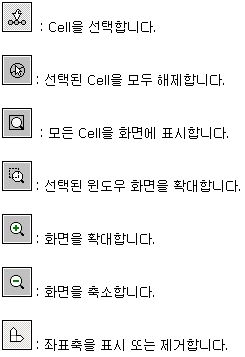

Section View 아이콘

View Cell Number: 파이버
Cell로 분할된 각각의 Cell 번호를 확인합니다.
Note 1
Fiber Cell의 번호재배치
우선순위는 다음과 같다.
재료기준시: 1. Concrete Cell, 2. Steel Cell
순위로 부여
방향기준시:
1. 왼쪽에서 오른쪽, 2. 위쪽에서 아래쪽으로
부여
Note 2
Fiber Section Animation
화면에 도시되는 z, y축은 각각 Element Local Axis의 z, -y축에 해당합니다.
이는 부재의 I단을 기준으로 단면을 바라보았을 때를 기준으로 한 것입니다. |
