Ductile Design



▒ 기능

철근콘크리트 보부재의 설계결과 또는 강도 검증 결과를 이용하여 기둥 부재를 설계할 때 강기둥-약보의 조건에 만족하도록 기둥 부재를 설계합니다.

자동설계 과정은 다음과 같습니다.

Step 1: Design > Concrete Design Parameter > Design Code에서 “Special Provisions for Seismic Design” 선택

Step 2: Select Frame Type에서 “Special Moment Frames” 선택

Step 3: 보의 설계 휨강도를 이용하여, 기둥부재의 설계 휨모멘트 계산

Step 4: 3단계에서 계산된 설계 휨모멘트와 축력을 사용하여 기둥부재를 자동 설계

보 설계 후 기둥설계를 순차적으로 진행합니다.



Note 1
 이 기능은 다음 조건하에서 적용된다.
1. 적용되는 설계 기준: ACI318-89/95/99/02/05, TWN-USD92, KCI-USD07
2. “Special Provisions for Seismic Design”이 적용되어 있을때.



Note 2
 일반적인 강기둥-약보의 설계절차는 다음과 같다.





Note 3
보부재를 강도 검증하지 않고 Ductile Design을 수행한 경우는 보부재를 각각 설계하고, 기둥부재와 연결된 보부재의 설계 휨강도를 이용하여 기둥부재를 설계한다. 그러나 실제 시공 될 때는 보부재가 그룹핑 되고 그 중 가장 불리한 부재력으로 보부재가 설계되기 때문에 Note 2에서 설명하는 방식이 바람직하다.


Note 4
 보의 그룹핑을 적절히 수행하지 않은 경우는 기둥설계가 비경제적일 수 있다. 이 경우에 부재별로 철근을 입력할 수 있는 기능(Modify Beam Rebar Data, Modify Column Rebar Data)을 활용하여 보다 경제적인 설계를 할 수 있다.





▒ 호출

[Design] 탭 > [Design 그룹] > [RC Design] > [RC Strong Column-Weak Beam] > [Ductile Design]



▒ 입력

KCI-USD07 RC-Beam Design Result 대화상자



KCI-USD07 RC-Column Design Result 대화상자



[Table 출력용어 설명]

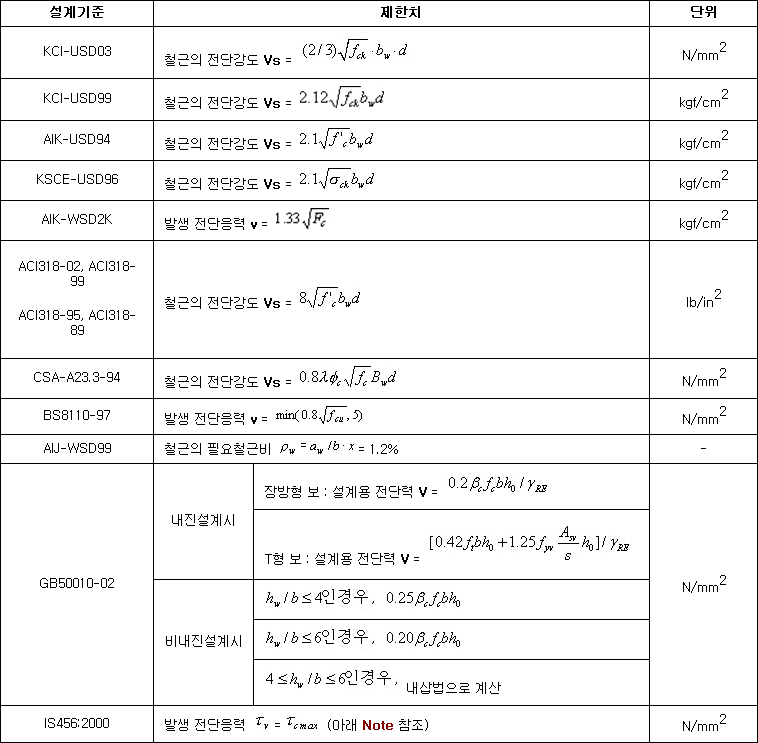

[각국 기준별 전단강도식 및 응력산정식 제한치]



[기타 Control]
