Home > Results > Tables > Time History Analysis > Beam Force

Beam Force Table



기능

시간이력해석에서 계산된 보요소의 최대/최소 부재력 결과를 테이블 형식으로 보여줍니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

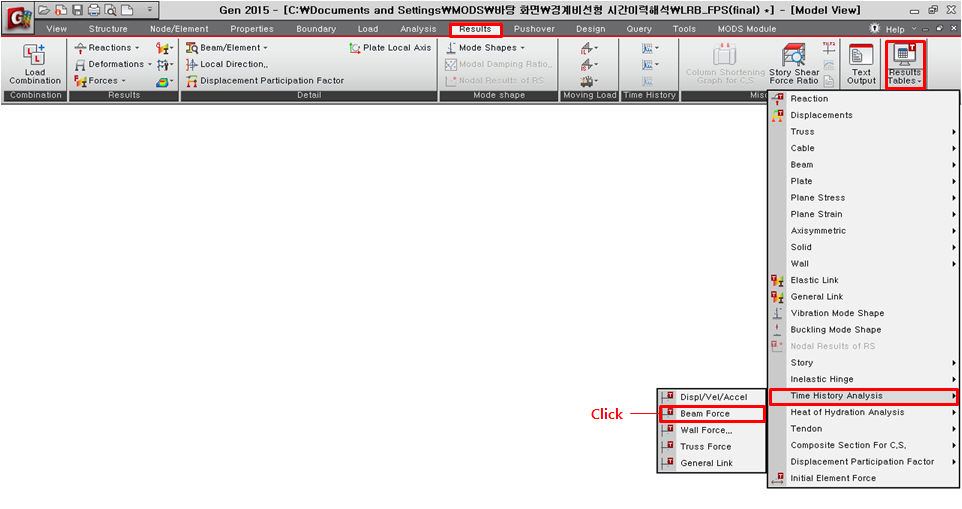

[Results] 탭 > [Results Tables] 그룹 > [Time History Analysis] > [Beam Force]



입력

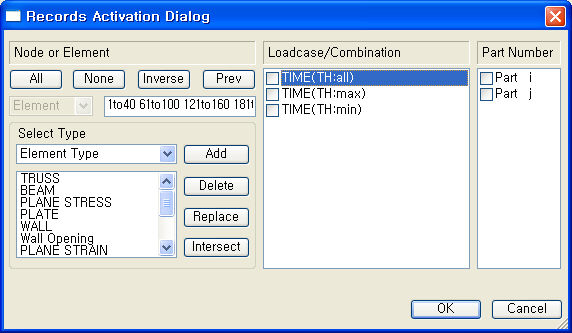

Beam Force 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 절점번호, 하중조건 등을 선택한 후 버튼을 클릭합니다.



Active Dialog 대화상자







출력정보

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

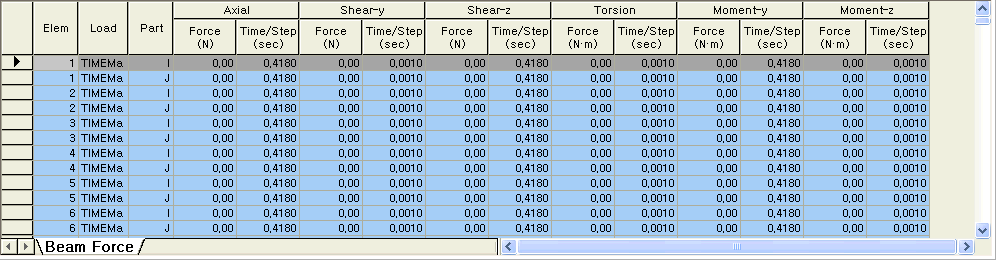

Beam Force Tables



Elem : 요소번호

Load : 시간이력 하중

Part : 요소내력의 출력위치

Axial : 축력

  Force : 요소 부재력

  Time/Step : 최대/최소 부재력이 발생한 시간

Shear-y : 요소좌표계 y축 방향 전단력

Shear-z : 요소좌표계 z축 방향 전단력

Torsion : 요소좌표계 x축에 대한 비틀림 모멘트

Moment-y : 요소좌표계 y축에 대한 휨모멘트

Moment-z : 요소좌표계 z축에 대한 휨모멘트
