Beam Wind Pressure
▒ 기능
이때 재하되는 하중은 하중재하방향(Angle)의 보단면의 투영면적입니다. 상/하, 좌/우 부담폭을 고려한 충하중 입력시에는 Scale Factor를 활용할 수 있습니다. |
▒ 호출
|

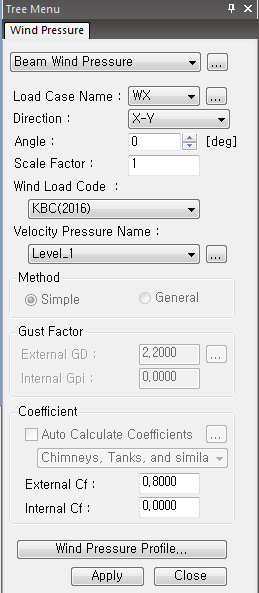

▒ 입력
|
 Load Case Name
입력할 하중조건을 선택합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의  버튼을 이용합니다.
Direction
X-Y : 하중을 구조물의 수평방향 (전체좌표계 X-Y평면과 평행한 방향)으로 재하합니다. Local y+, Local y-, Local z+, Local z- : 재하면에 수직한 방향으로 재하합니다. Angle
풍하중 입력각도를 전체좌표계 X축에 대한 Degree단위 및 실수로 입력합니다. Scale factor
풍하중 증감계수를 입력합니다. 상/하, 좌/우 부담폭을 고려한 층하중 입력시에는 Scale Factor를 활용할 수 있습니다. (예 : 부담폭 5m, 하중재하방향 기둥폭 0.5m인 경우의 Scale factor : 5000/500 = 10) Wind Load Code
풍하중 계산에 적용할 기준을 선택합니다. KDS(41-10-15:2019) : 한국, 한국, 국가건설기준센터 2019 KBC (2016) : 한국, 건축구조설계기준 2016 KBC (2009) : 한국, 건축구조설계기준 2009 China (GB50009-2012) : 중국, 2012 China (GB50009-2001) : 중국. 2001 Velocity Pressure Name
Wind Load Code에 입력된 코드에 해당하는 Velocity Pressure 리스트를 보여줍니다.  버튼을 누르면 위치별로 입력할 풍압을
등록할 수 있습니다. (Velocity
Pressure)
Method
선택된 Velocity Pressure의 풍하중 계산법(Simple Method, General Method)을 읽기전용으로 보여줍니다. Gust Factor
External Gf : 외압 가스트 영향계수 Internal Gf : 내압 가스트 영향계수 버튼으로 적용할 가스트 영향계수를
설정할 수 있습니다. [자세히
보기]Coefficient
풍력계수 자동계산 여부를 선택합니다. [Auto.Calculaote Coefficients] - KBC2009 0305.7.3 풍력계수 참고 [Auto.Calculaote Coefficients] - KBC2016 0305.7.3 풍력계수 참고 버튼을 누르면 다양한 공간구조물의 풍력계수
계산방식을 설정할 수 있습니다.(개방형 기타구조물 풍력계수
대화창 에 대한 설명은 Load > Lateral Loads
> Wind Loads참조)External Coefficient : 풍력계수(개방형 기타건축물일 경우 Cf, 일부개방형 건축물일 경우 Cpe) Internal Coefficient : 풍력계수(일부개방형 건축물일 경우 Cpi)
자동 연산된 풍하중을
적용방향과
성분에 따라 Spread
Sheet 형태의
Table과 Graph를 확인할 수 있습니다. |
|
