Brace Design Forces



▒ 기능

철근콘크리트 가새 설계시 사용된 설계 부재력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



▒ 호출

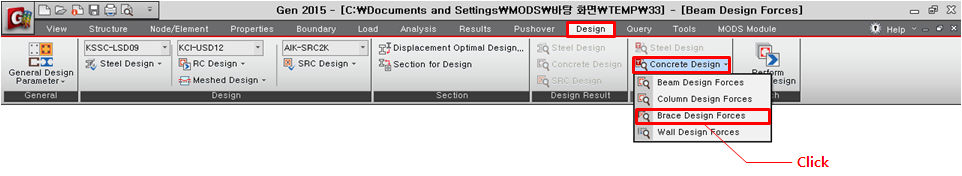

[Design] 탭 > [Design Forces] 그룹 > [Concrete Design] > [Brace Design Forces]



▒ 입력

Active Dialog에서 확인을 원하는 보부재를 선택합니다.

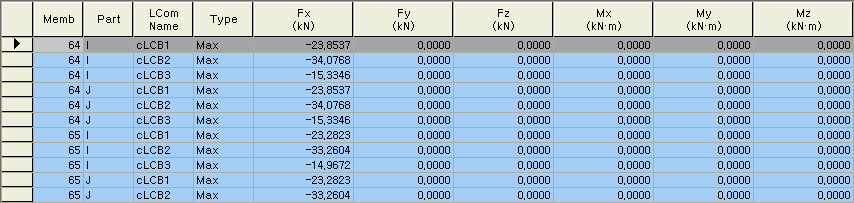

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.




 Member : 가새부재의 명칭

 Part : 설계 부재력 출력 위치

 LCom Name : 콘크리트 하중조합조건의 이름

 Type : 설계 부재력의 최대/최소

 Fx : 요소좌표계 x축방향 축력

 Fy : 요소좌표계 y축방향 전단력

 Fz : 요소좌표계 z축방향 전단력

 Mx : 요소좌표계 x축에 대한 비틀림 모멘트

 My : 요소좌표계 y축에 대한 휨모멘트

 Mz : 요소좌표계 z축에 대한 휨모멘트
