Buckling Mode Shape Table



기능

모델의 좌굴해석결과(임계좌굴계수 등)를 정리하고, 좌굴벡터를 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

[Results] 탭 > [Tables] 그룹 > [Buckling Mode Shape]



입력

Active Dialog에서 좌굴벡터를 출력할 좌굴모드를 선택합니다.

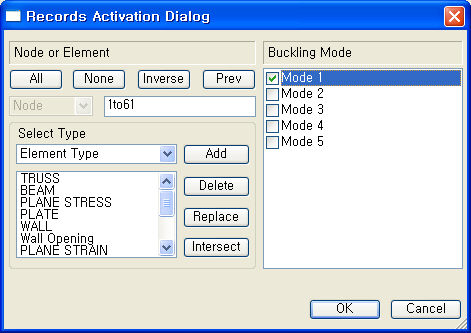

Active Dialog 대화상자

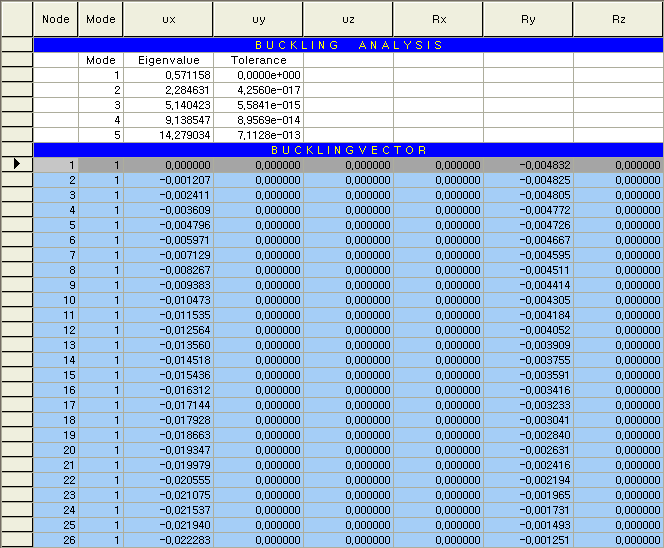

구조물의 좌굴해석 결과 테이블



그림과 같은 좌굴해석결과 요약 테이블에서 임계좌굴계수를 확인합니다.

Context Menu에서 'Active by Buckling Mode...'를 다시 선택하고 원하는 모드를 지정하여 고유벡터를 확인할 수 있습니다.
